Controllo numerico CriControl 480 MicroCC Il miglior valore aggiunto per la vostra macchina utensile
Copyright Delta Macchine Cnc Srl

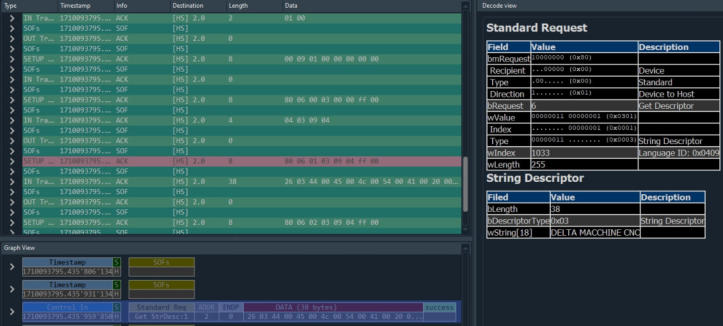

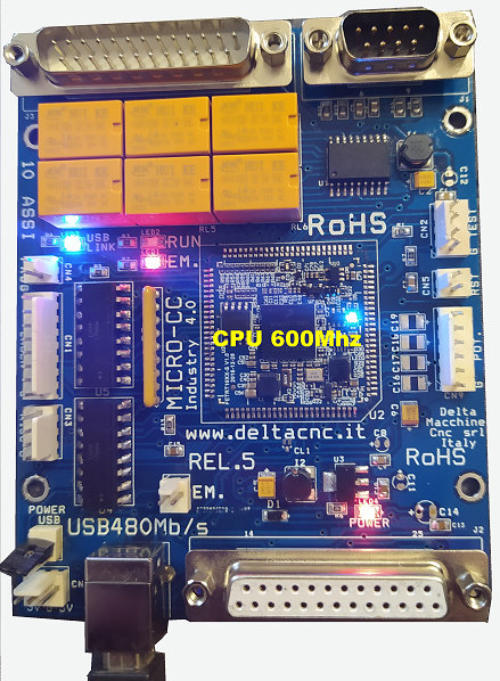

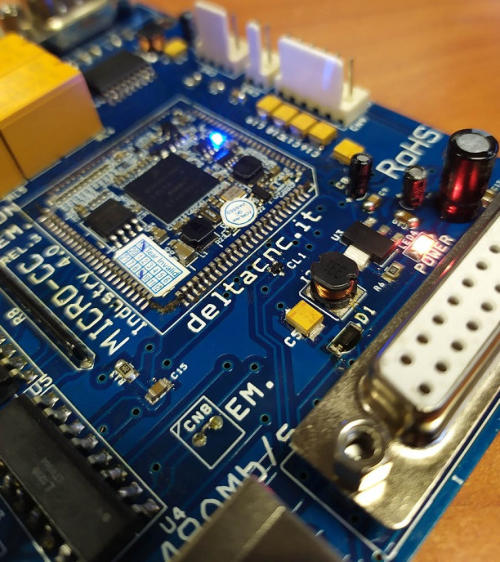

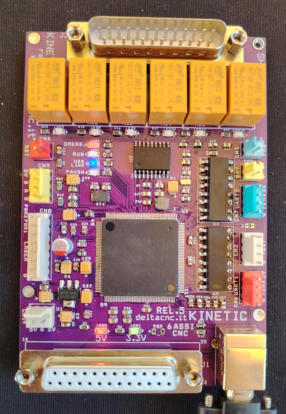

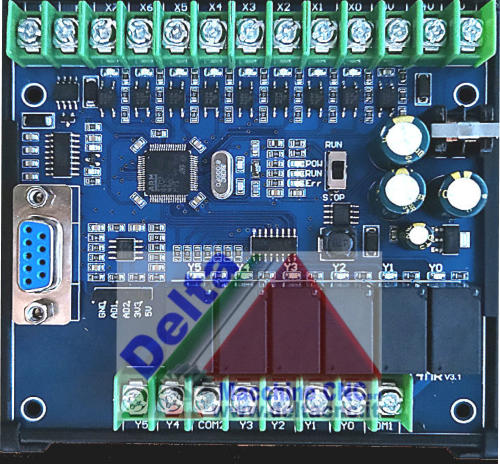

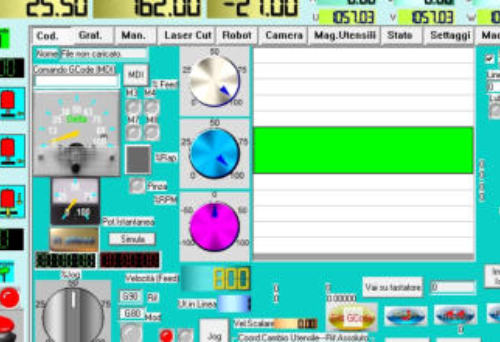

La nuova scheda MicroCC è stata sviluppata interamente da Delta Macchine Cnc Srl e racchiude in essa una elevata tecnologia dettata da un'esperienza decennale nel campo dei controlli numerici. Abbiamo tentato di implementare un controller USB direttamente su un microprocessore arm a 32 bit con USB FS 12 Mb/s , ma tale velocità non permetteva di inviare Waypoints molto ravvicinati, ottenendo così traiettorie leggermente approssimate in fresatura ad alta velocità. È per questo motivo che abbiamo deciso di implementare il firmware su un microprocessore estremamente prestante, con periferiche e prestazioni consone al mondo Cnc. La sua frequenza di clock è 600 MHz, integra un controllore per memoria esterna,una USB hi speed a 480 megabit al secondo, un generatore di impulsi ad alta frequenza e una interfaccia SpiFi per la gestione di Micro-SD. Grazie all'insieme di queste caratteristiche, siamo riusciti ad ottenere un controller Cnc con prestazioni brillanti. La scelta di un micro con porta USB 2.0 HS a 480Mb/s si e' rivelata fondamentale per coniugare velocità e precisione delle traiettorie.Tale velocità di trasmissione ci ha permesso di inviare Waypoints molto ravvicinati, ottenendo traiettorie accurate. Inoltre abbiamo implementato un protocollo di comunicazione USB non più basato su HID (Human Interface Device) , ma su Bulk con struttura dati ottimizzata. Tutto ciò permette di generare impulsi con una frequenza elevata, condizione necessaria per pilotare motori brushless con encoder molto risoluti. E' possibile pilotare anche motori a passo impostando la risoluzione del driver anche a 12800 impulsi per giro, garantendo quindi un posizionamento accurato ed un movimento fluido, pur assicurando una velocità di rotazione elevata. Il controller cnc Cri-Control 480 e' fornibile in 2 differenti versioni: 6 assi e 10 assi. Inoltre si interfaccia con il software Delta8, che ormai ha raggiunto un elevato grado di maturità ed affidabilità. La scheda puo' gestire anche un monitor TFT 5-7-10 inch con touch screen e presenta porte I2C e SPI per comunicazione con i nostri PLC. La densità dei componenti superficiali permette di ottenere elevate potenze di calcolo, pur mantenendo contenuto il layout della nuova scheda MicroCC-Industry 4.0. Il core del nuovo controller e’ alloggiato su un PCB 4 layers di appena 30x30mm. Essendo proprietari dell’hardware e del firmware, possiamo sviluppare versioni custom su specifiche del cliente.
Specif. Mod.
CriMod-Arm
CriControl-480
MicroCC Industry 4.0
PCB
2 Layers
2 Layers
4 Layers
CPU (Freq.)
120 Mhz
200 Mhz
600 Mhz
N.Assi
6
6
10
Buffer
1024
2048
RS232
I2C Bus
N.Relays
4
6
6
USB 480Mb/s

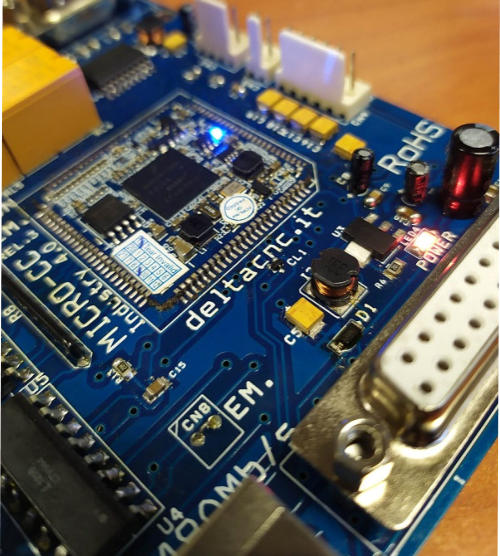

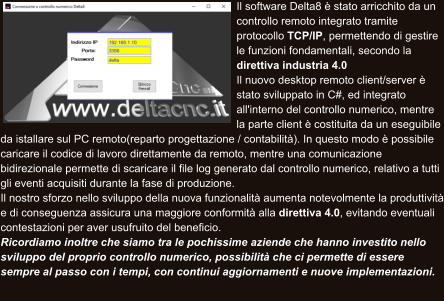

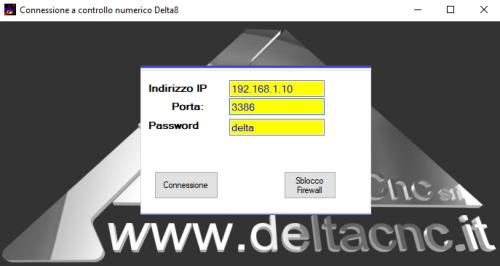

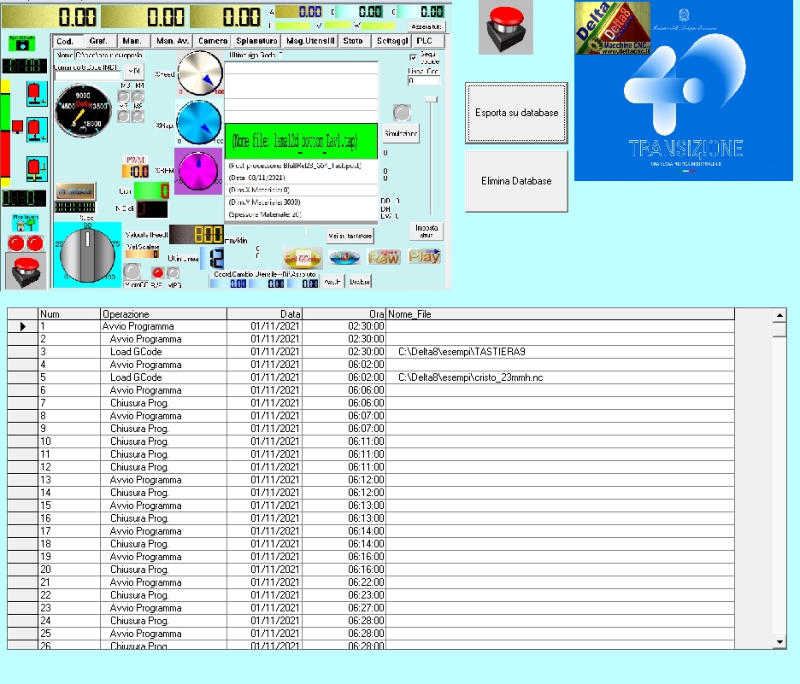

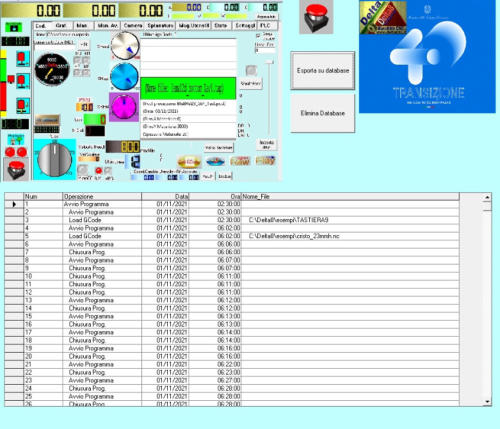

MicroCnc Industry 4.0

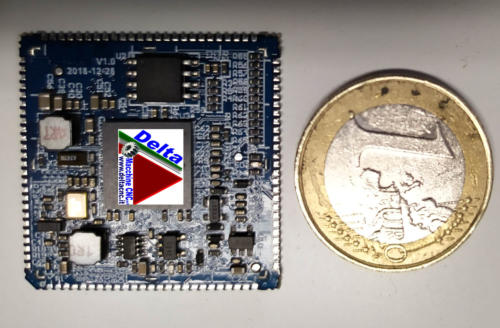

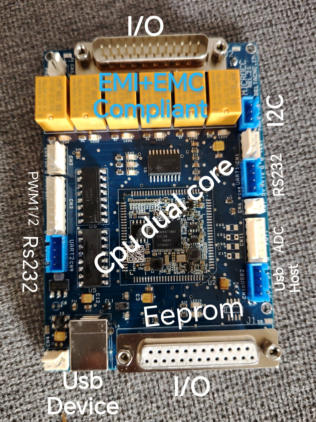

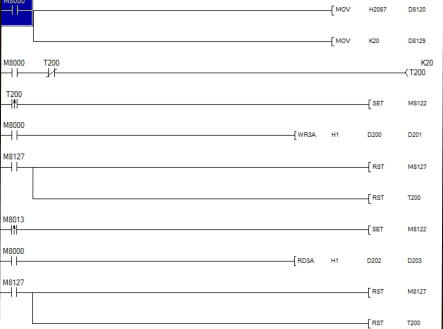

Micro Modulo CriControl Cnc : CPU 600 Mhz ARM 32 bit USB Host HS USB Device HS 480Mb/s 2 schede rete RJ45 Secondo specifiche Industry 4.0 Industrial grade: Immune ai rumori tipici di un ambiente industriale Ingressi fotoaccoppiati Doppio buffer contenente i waypoints Protocollo con correzione degli errori Tre segnali PWM con frequenze e duty- Cycle programmabili separatamente, indispensabili per pilotare sorgenti laser Fibra 1000-1500W

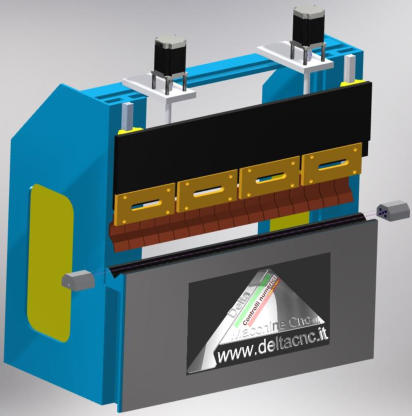

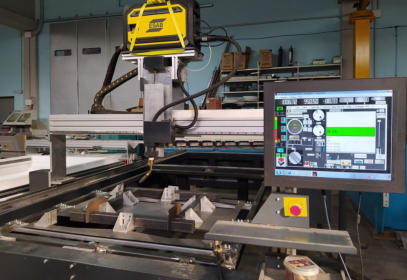

-Fresatrici e centri di lavoro -Torni CNC -Macchine taglio plasma ed ossitaglio -Macchine taglio laser C02 e Fibra -Robot 6/8 assi-Piegatrici CNC -Macchine di misura -Seghe CNC con avanzamento automatico della barra -Saldatrici selettive ad onda di stagno -Macchine pick&place per l'assemblaggio di componenti SMD -Macchine automatiche per deposizione di colle e fluidi. -Movimentazioni con visione artificiale -Magazzini rotanti verticali automatici, dal momento che il controller può gestire database in formato Access o SQL ed interagire con software gestionali attraverso un semplice protocollo di comunicazione La connessione di una telecamera al nostro controller, oltre alle funzioni più complesse di visione artificiale, permette di controllare la macchina utensile da remoto ed interagire con essa, attraverso un semplice smartphone con connessione internet. È possibile verificare lo stato dell'utensile, abbassare le velocità di avanzamento, bloccare la lavorazione per poi riprenderla in qualsiasi momento, il tutto da postazione remota.Collegando un microscopio, invece, è possibile effettuare misurazioni accurate di particolari molto piccoli, dove la misurazione con strumenti tradizionali risulta impossibile.Nello sviluppo del controller abbiamo messo particolare attenzione al consumo energetico, utilizzando componenti e soluzioni di ultimissima generazione, con continui miglioramenti delle prestazioni e dei consumi, nel completo rispetto dell'ambiente. Tutte queste peculiarità soddisfano i requisiti di produzione secondo le specifiche dettate da Industria 4.0, che agevolano l'acquirente in operazioni di sgravi fiscali consistenti.Siamo pronti a studiare insieme la giusta soluzione per il vostro nuovo progetto industriale, mettendovi a disposizione la nostra esperienza ed i nostri componenti meccanici ed elettronici a prezzi estremamente competitivi Eseguiamo istallazioni del nostro controllo numerico anche su centri di lavoro obsoleti o non funzionanti, dove la riparazione incide considerevolmente. Il controllo gestisce ogni tipologia di cambio utensile automatico, inverter per la rotazione del mandrino, movimentazione assi e gestione di tutti i sensori ed attuatori presenti. Con un piccolo investimento doterete la vostra macchina utensile della piu’ moderna tecnologia «Made in Italy» *I retrofittings sono realizzati esclusivamente da Delta Macchine Cnc srl
Manuale in Italiano/Inglese

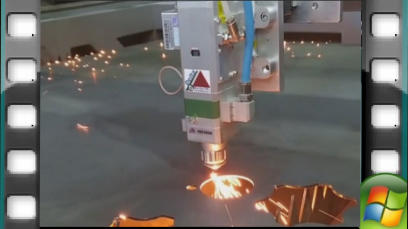

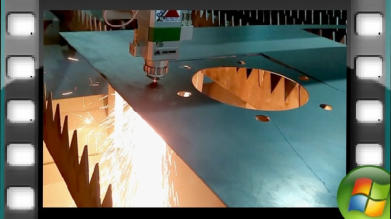

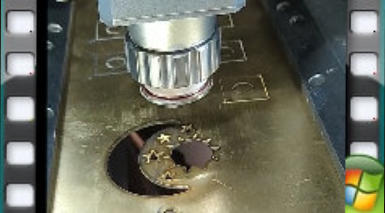

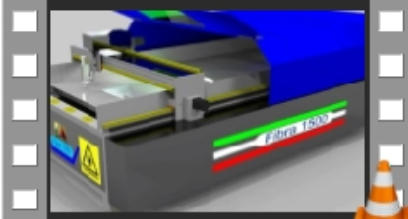

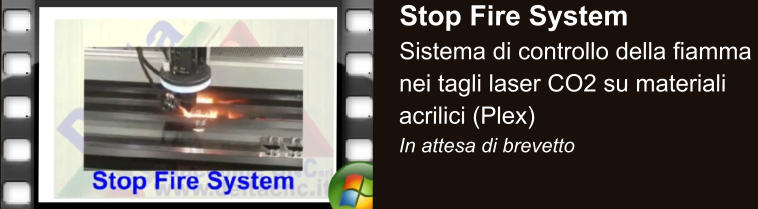

Modulo Laser

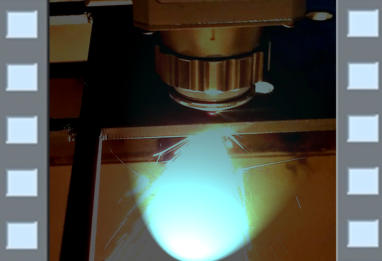

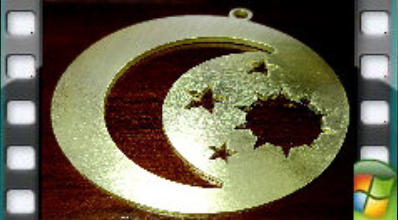

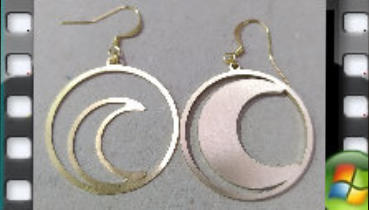

Grazie al protocollo di comunicazione a 480Mb/s, siamo riusciti a trasferire, oltre alle posizioni degli assi, anche la potenza istantanea con cui pilotare il PWM del generatore laser, ottenendo una modulazione della potenza senza precedenti. Il software invia le posizioni degli assi al CriControl480 ogni 0.01 secondi, potendo quindi calcolare la velocita' istantanea di ogni asse attraverso una derivata della posizione rispetto al tempo. La velocita' istantanea e' legata al FeedRate impostato sul GCode ed alla potenza impostata tramite il comando S. Tramite un algoritmo di nostra proprieta', FeedRate(F), Speed(S) e velocita' istantanea, moduliamo il PWM della sorgente del laser con estrema accuratezza, ottenendo una marcatura costante, indipendentemente dalle accelerazioni impostate sui motori. In fase di accelerazione dei motori di spostamento, la velocita' della testa laser varia nel tempo, cosi' come la potenza emessa dal laser. Con tale soluzione la potenza tramessa sul pezzo e' modulata, non costante, ottenendo incisioni dettagliatissime. Abbiamo deciso di implementare tale funzione sul nostro controller Cnc, lavorando a fianco di aziende molto specializzate che volevano ottenere incisioni su pannelli con indice di riflessione e rifrazione della luce incidente controllato e ripetibile, funzione non ottenibile con i classici controlli cinesi. Grazie allo sviluppo costante nel settore controlli industriali siamo riusciti ad ottenere un prodotto di altissima qualita'.Anche il controllo del sensore capacitivo per il taglio di metalli ha incrementato la qualita' dei tagli, grazie ad una retroazione che mantiene la testa laser sempre ad un'altezza di 0.4mm dalla superficie del laminato. Tre segnali PWM con frequenze e duty-Cycle programmabili separatamente, indispensabili per pilotare sorgenti laser Fibra 1000-1500W

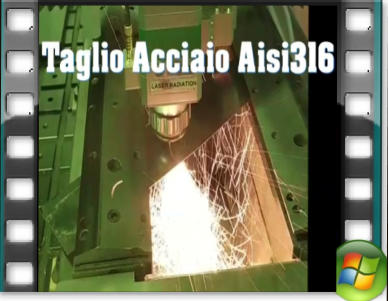

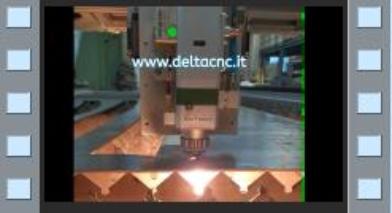

Modulo Laser
Il controllo del sensore capacitivo per il taglio di metalli ha incrementato la qualita' dei tagli, grazie ad una retroazione che mantiene la testa laser sempre ad un'altezza di 0.4/0.5mm dalla superficie del laminato, in modo totalmente automatico. La retroazione viene valutata all'interno del firmware, assicurando una risposta estremamente veloce

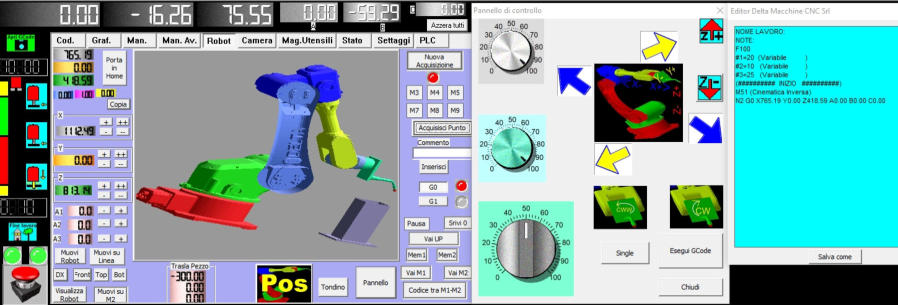

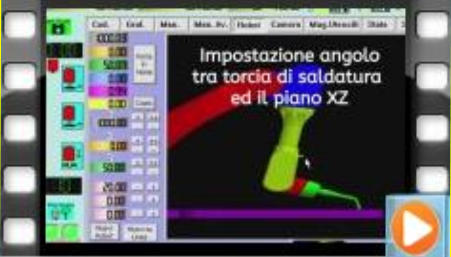

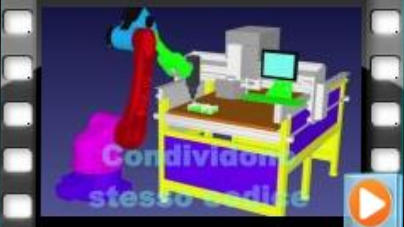

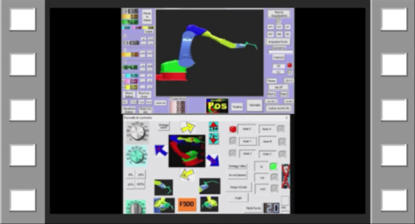

Il nostro controller CNC CriControl480 MicroCC è stato arricchito con il modulo di gestione per bracci antropomorfi 6 o più assi.All'interno del software è stata implementata tutta la matematica relativa alla cinematica diretta ed inversa.La matematica diretta permette di impostare l'angolo di ogni singolo snodo , per poi conoscere la posizione dell'utensile montato su robot, rispetto ad un riferimento cartesiano tridimensionale (spazio cartesiano).Impostando i vari angoli, inoltre, siamo in grado di conoscere anche l'angolo che l'utensile forma con gli assi cartesiani, sui vari piani xz ed yz.La cinematica inversa, al contrario, ci permette di conoscere i valori degli angoli dei vari snodi del robot, conoscendo solamente la coordinata spaziale dell'utensile nello spazio cartesiano e l'angolazione che deve avere l'utensile rispetto agli assi. Se vogliamo che l'utensile sia portato in una certa coordinata dello spazio, in realtà abbiamo infinite suluzioni impostabili sui motori dei singoli snodi che soddisfano tale condizione.È per questo che abbiamo individuato un algoritmo che ponga delle condizioni al contorno, in modo da avere una sola soluzione. Tali condizioni consistono nel fissare gli angoli che l'utensile deve formare con gli assi cartesiani.Inoltre l'algoritmo è velocissimo nel calcolare la soluzione, utilizzando tecniche di calcolo numerico, le quali ci permettono di individuare la soluzione molto velocemente,tramite approssimazioni successive.La simulazione è affidata a modelli STL, quindi modificabili con qualsiasi CAD 3d.Il software, dal modello STL, ricalcola automaticamente la geometria ed adegua le funzioni di cinematica diretta ed inversa, quindi adattabile a qualunque geometria della meccanica di costruzione del robot.Abbiamo sviluppato anche un programmatore/simulatore in Visual Basic stand-alone per la programmazione e simulazione offline.Inoltre è possibile disegnare in 3d il pezzo in lavorazione ed inserirlo all'interno della cartella del software, in modo da poter effettuare sia la simulazione che la programmazione offline.Tale caratteristica è implementata sia su CriControl che sul simulatore offline.Inoltre il controller CriControl480 ha un'interfaccia estremamente intuitiva per le funzioni di autoapprendimento, generando automaticamente un file che permette la riproduzione della traiettoria acquisita ed il controllo di tutte le attivazioni e disattivazioni (attuatori) presenti sul robot.La funzione di autoapprendimento è frequentemente utilizzata in processi di saldatura MiG e Tig, portando il robot sui vari punti di inizio e fine saldatura, ottenendo un file di lavorazione pronto per la produzione.Il modulo robot può essere affiancato da algoritmi di visione artificiale che permettono il riconoscimento di forme precedentemente acquisite tramite telecamera, funzione fondamentale in situazioni di manipolazione di oggetti.Infine la gestione di cambio pallet permette una produzione continua, senza interruzioni.Tutto questo con investimento contenuto, sostenibile anche per PMI

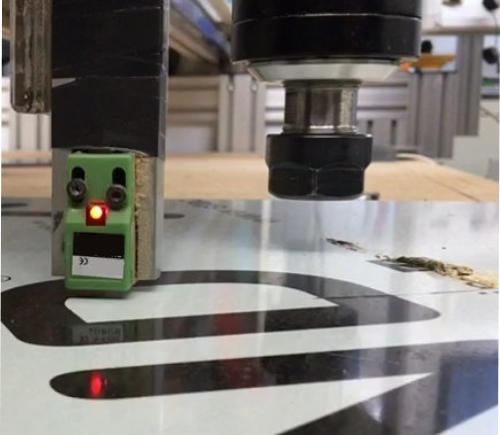

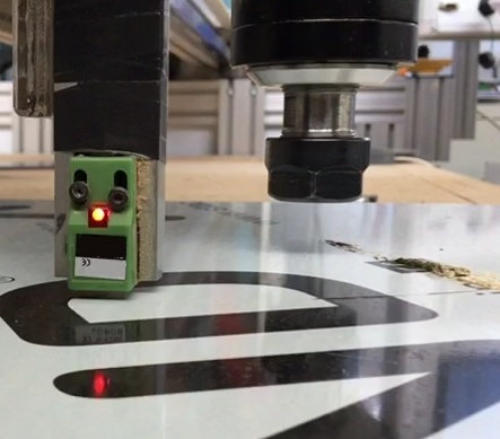

Modulo Sensore Planarità

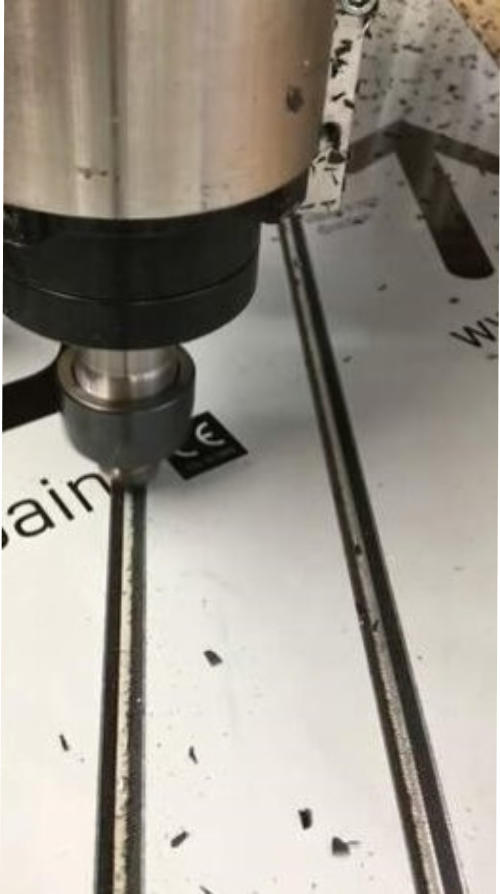

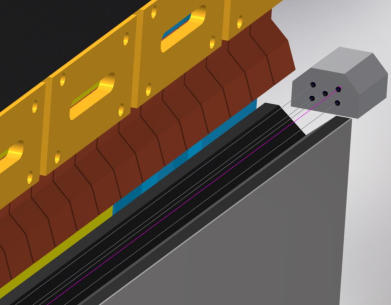

Il controller Cricontrol è provvisto di un apposito modulo hardware che permette di modulare la profondità di lavorazione in funzione della retroazione inviata dal sensore. Tale modulo risulta essenziale nella lavorazione di pannelli compositi in alluminio con struttura a sandwich , quali il Dibond(TM). A volte si ha l'esigenza di effettuare fresature con utensile a V per tracciare linee di piegatura del pannello. L'operazione richiede una profondità costante in quanto se la profondità è eccessiva, consegue il danneggiamento del pannello, se invece la profondità è insufficiente, la piegatura risulta difficile ed a volte impossibile.Tale problema è stato brillantemente risolto dotando la macchina di un nuovo firmware e di un sensore che misura costantemente la distanza tra laminato e mandrino, modulando l'asse z in modo da mantenere costante tale distanza durante il taglio, mentre la macchina si muove sul piano XY. L'attivazione e la disattivazione del sensore avviene tramite appositi comandi M, inseriti all'interno del codice. Abbiamo sviluppato un appropriato post processore CAM che genera il codice gestendo il sensore in modo completamente automatico. Lo stesso modulo accetta sia segnali da un sensore che impulsi TTL provenienti da un encoder, soluzione destinata al controllo di macchine taglio plasma. Durante il taglio di lamierati con tecnologia plasma, a causa di shock termici, la lamiera subisce delle deformazioni e si creano avvallamenti durante la fase di taglio, variando così la distanza tra torcia e materiale. La soluzione è dotare la macchina di un controllo automatico dell'altezza della torcia (THC), oppure gestire manualmente l'altezza della torcia durante il taglio con un semplice volantino (MPG). Durante il taglio, è possibile variare in tempo reale la distanza tra torcia e laminato agendo semplicemente sulla rotazione oraria ed antioraria della manopola dell'encoder inserito all'interno del volantino. Con tale tecnica si possono compensare agevolmente tutte le deformazioni della lamiera durante il taglio, inseguendo la superficie del laminato, senza ricorrere a sofisticati sistemi automatici, dove la calibrazione richiede molta esperienza.Abbiamo sviluppato un apposito post processore CAM che abilita e disabilita automaticamente il volantino durante il processo di taglio, rendendo trasparente la gestione da parte dell'operatore

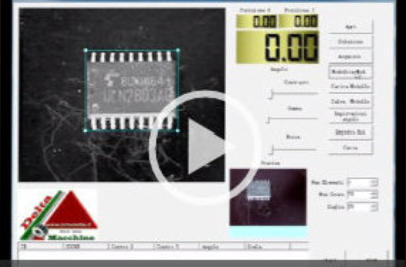

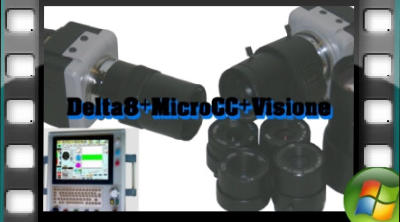

Modulo Visione Artificiale

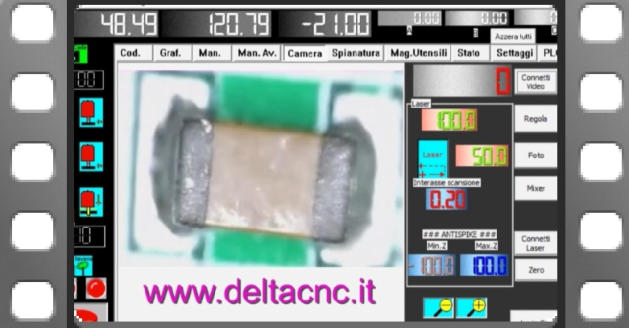

Il controller CriControl480 e' stato arricchito con il modulo di visione artificiale in real-time, il quale permette di acquisire un modello direttamente dalla camera, per poi riconoscerlo ed individuarne la posizione e rotazione.Il software gestisce 2 telecamere, una superiore ed una inferiore.L'implementazione della visione artificiale su CriControl480 e' un grande traguardo raggiunto, possibile solo per chi e' proprietario dei sorgenti del software, dando la possibilita' all'acquirente di poter compilare una versione custom, su specifiche
Interfaccia con MathLab(™) e LabView(™)

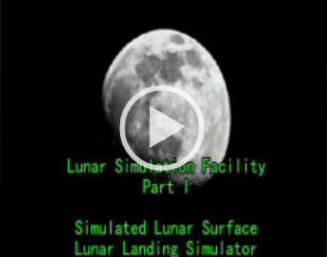

Sistema di simulazione pilotato da Delta8 interfacciato con Mathlab(TM) e visione artificiale Realizzazione: Università di Roma 'La Sapienza' Prof. Fabio CurtiSapienza University of RomeDIAEE Department of Astronautical, Electrical and Energy EngineeringARCAlab - Automation, Robotics and Control for Aerospace laboratory

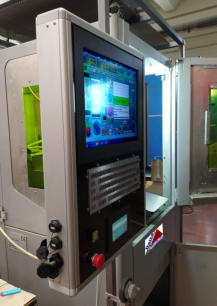

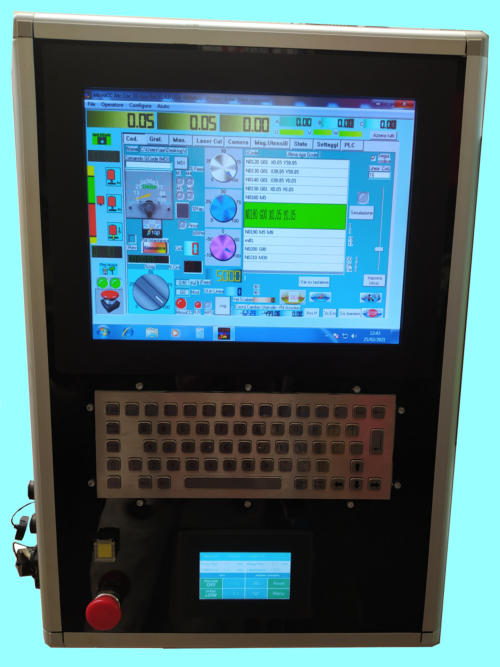

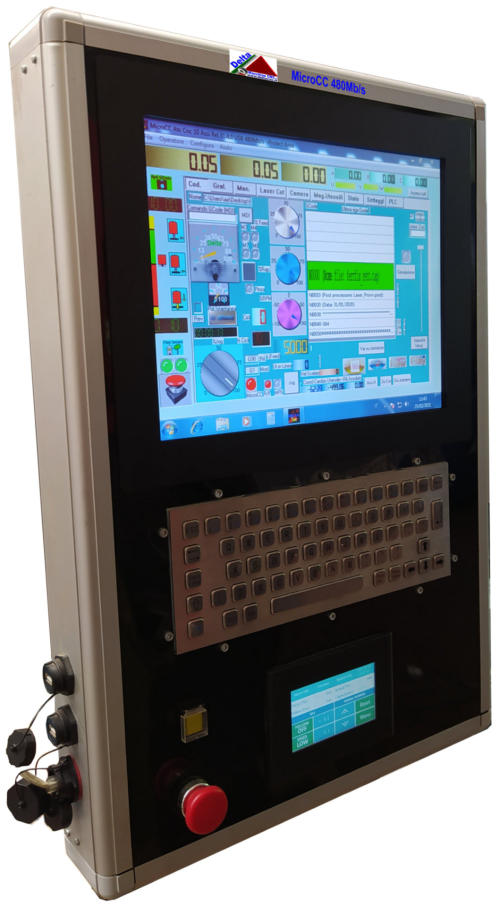

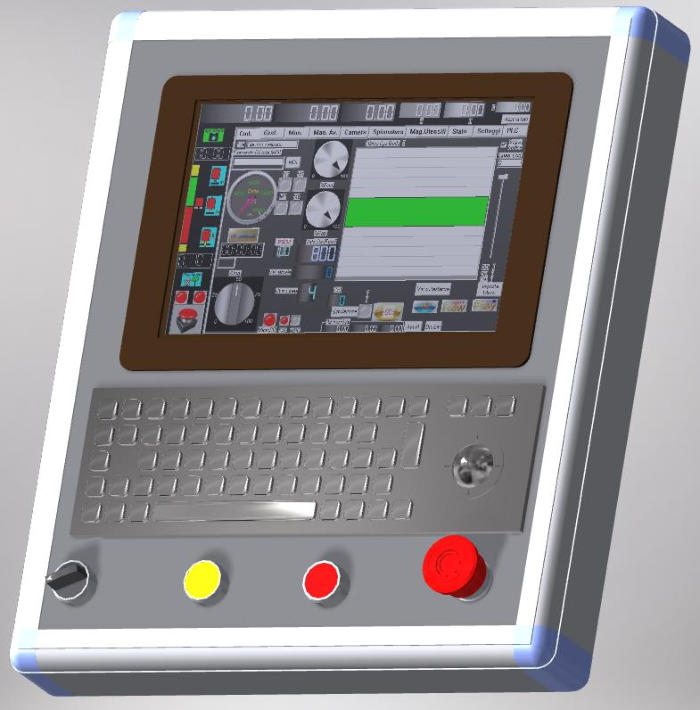

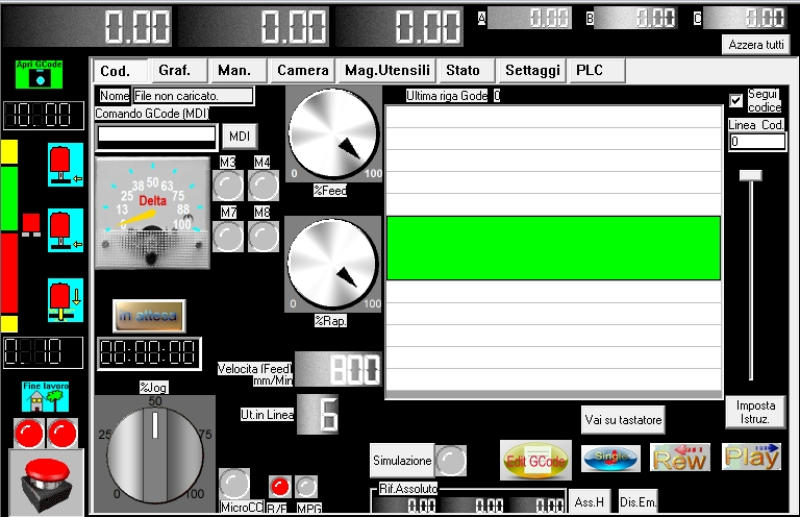

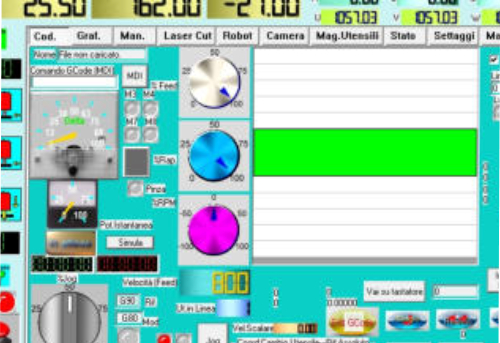

L'utilizzo del nostro controller CriConttol 480 semplifica notevolmente la gestione della vostra macchina utensile, conferendole un elevato valore aggiunto. Anche i tempi di apprendimento sull'utilizzo del controller sono notevolmente ridotti, grazie ad uno sviluppo attento alle reali situazioni industriali. Inoltre, un manuale dettagliato, completamente in italiano, accompagna l'utente in un apprendimento graduale e completo.Infine, possiamo personalizzare il software e firmware secondo specifiche del committente, implementando algoritmi personalizzati, in modo da ottimizzare e plasmare il controller seconde le vostre reali esigenze produttive.Il controller può essere utilizzato nei campi industriali più disparati, quali:

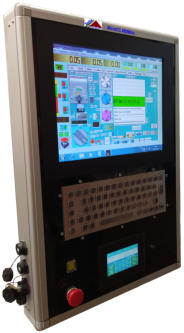

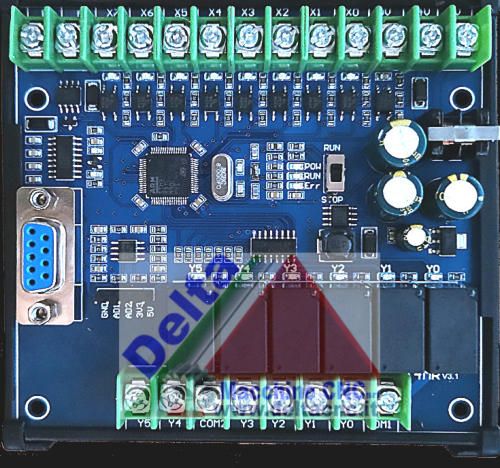

Industrial Grade

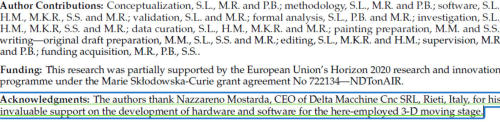

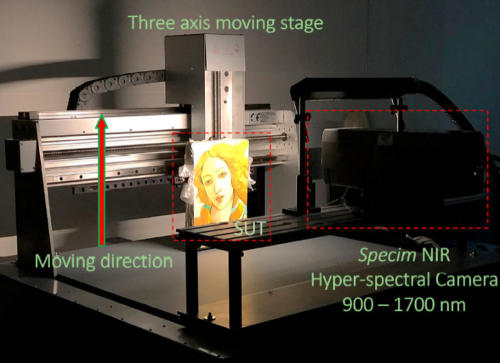

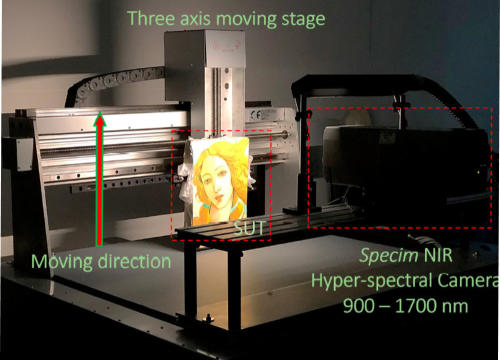

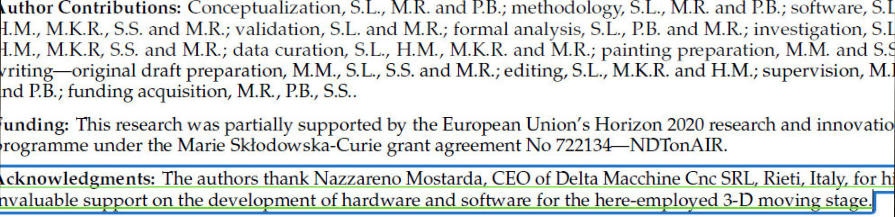

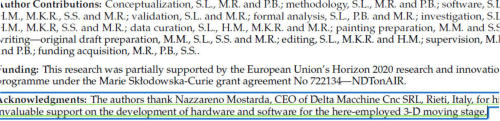

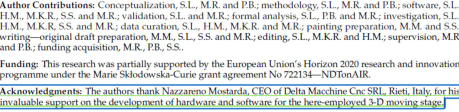

Delta Macchine Cnc Srl e’ stata citata in una divulgazione scientifica internazionale, grazie al nostro controllo interfacciato con LabView(™) Ne siamo orgogliosi

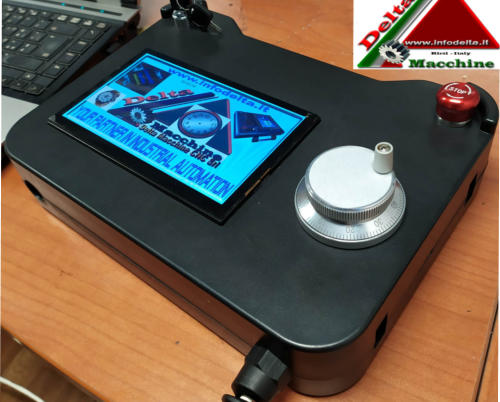

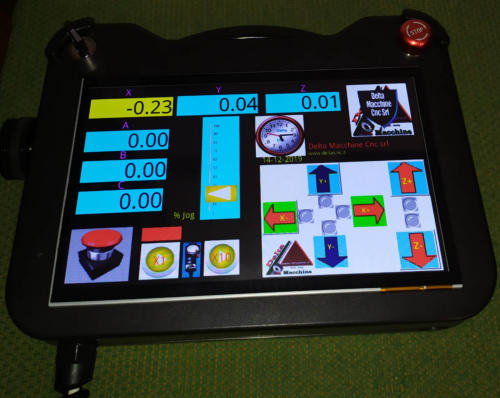

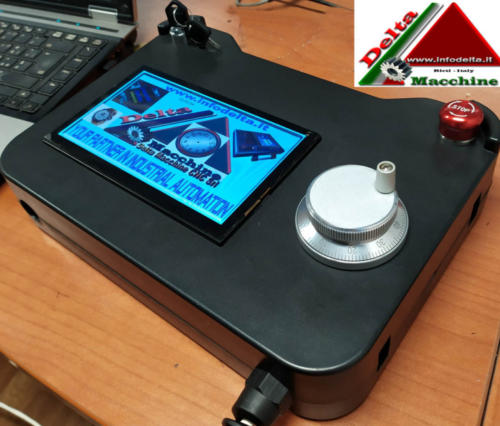

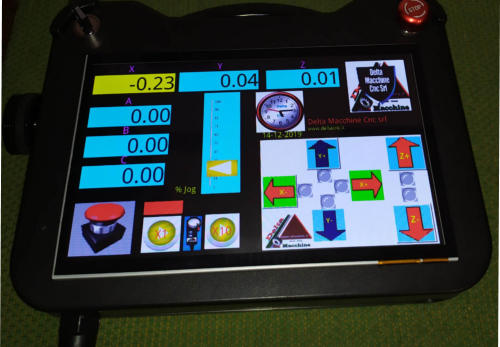

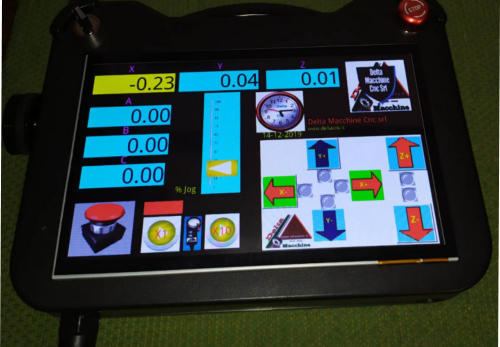

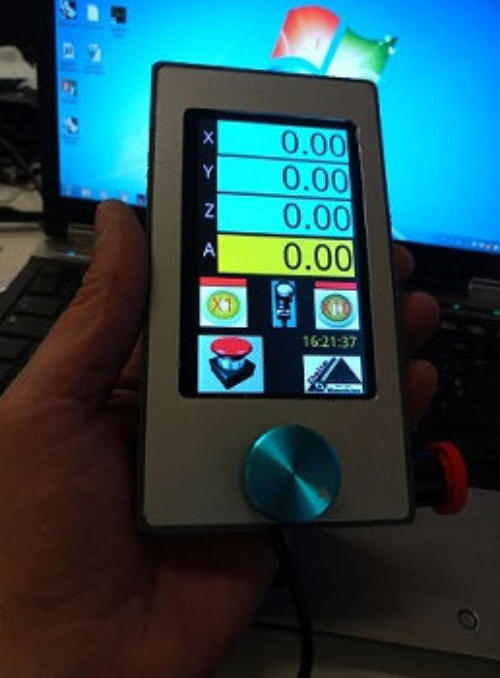

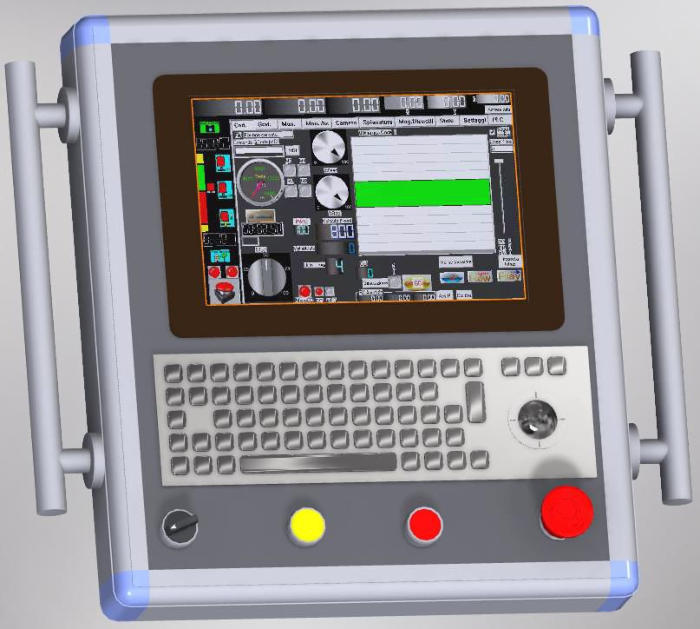

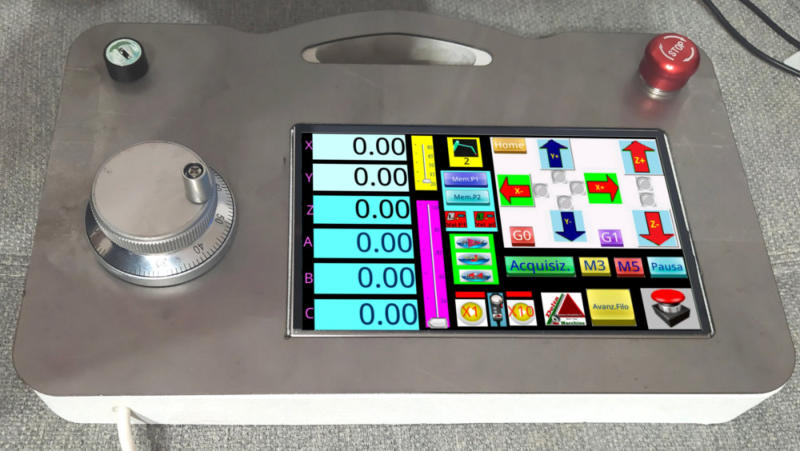

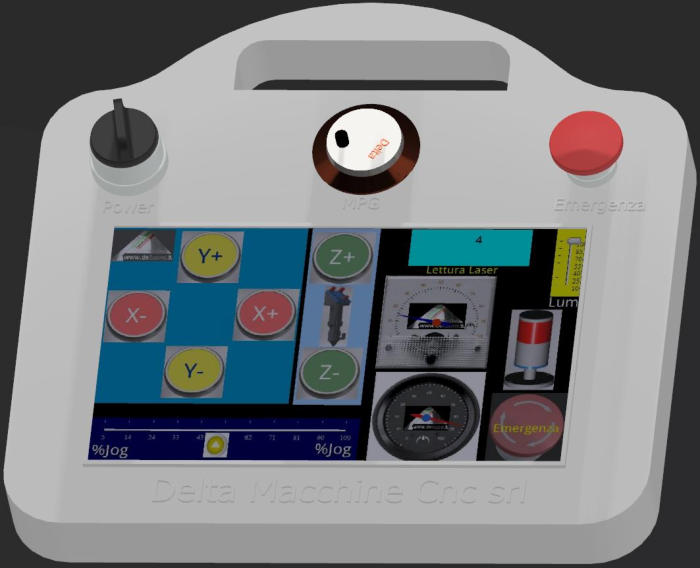

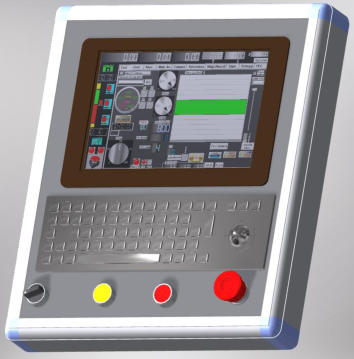

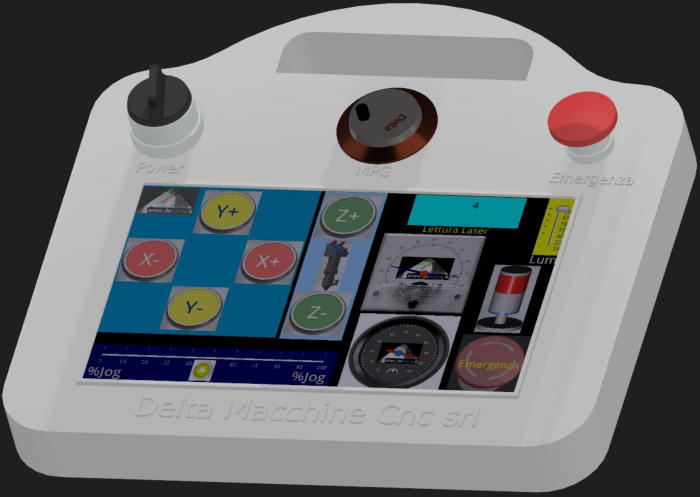

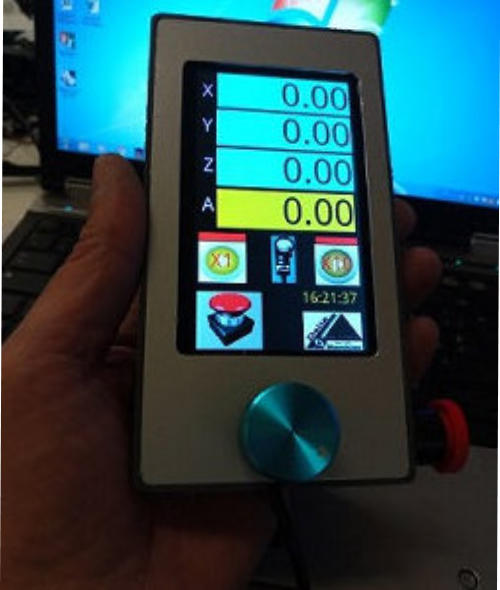

MPG Touch Screen
5 Inch
7 Inch
10 Inch

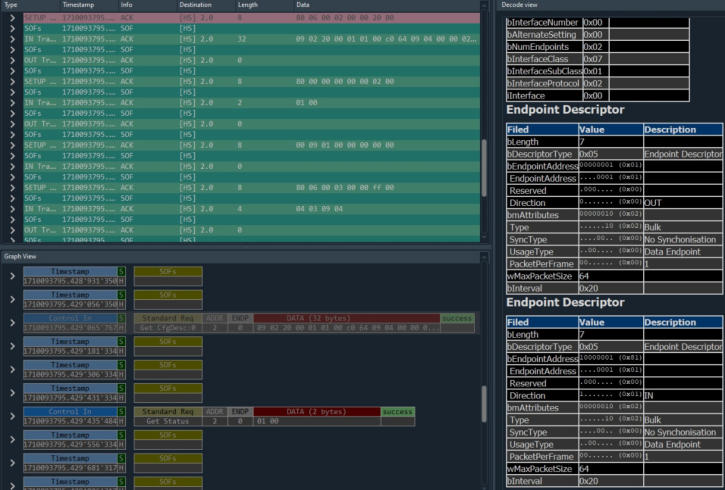

Experience in  firmware development
Credits

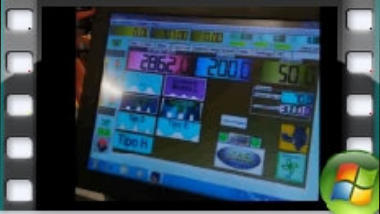

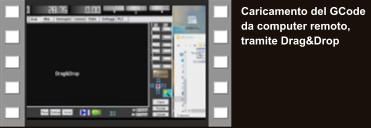

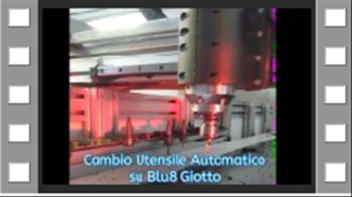

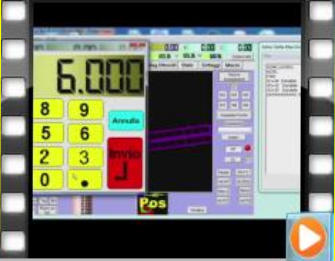

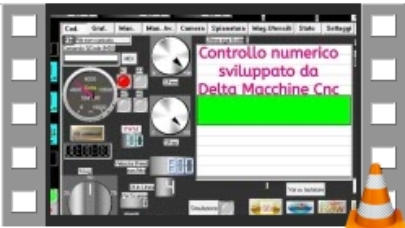

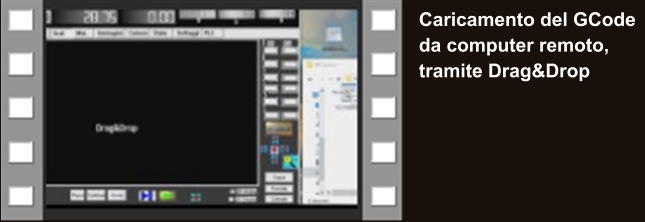

Filmati di programmazione e manipolazione semplificata
Macchina per  produzione  Mascherine E’ possibile visualizzare il filmato anche sul nostro canale YouTube……
Controllo numerico CriControl 480 MicroCC Il miglior valore aggiunto per la vostra macchina utensile
Copyright Delta Macchine Cnc Srl
La nuova scheda MicroCC è stata sviluppata interamente da Delta Macchine Cnc Srl e racchiude in essa una elevata tecnologia dettata da un'esperienza decennale nel campo dei controlli numerici. Abbiamo tentato di implementare un controller USB direttamente su un microprocessore arm a 32 bit con USB FS 12 Mb/s , ma tale velocità non permetteva di inviare Waypoints molto ravvicinati, ottenendo così traiettorie leggermente approssimate in fresatura ad alta velocità. È per questo motivo che abbiamo deciso di implementare il firmware su un microprocessore estremamente prestante, con periferiche e prestazioni consone al mondo Cnc. La sua frequenza di clock è 600 MHz, integra un controllore per memoria esterna,una USB hi speed a 480 megabit al secondo, un generatore di impulsi ad alta frequenza e una interfaccia SpiFi per la gestione di Micro-SD. Grazie all'insieme di queste caratteristiche, siamo riusciti ad ottenere un controller Cnc con prestazioni brillanti. La scelta di un micro con porta USB 2.0 HS a 480Mb/s si e' rivelata fondamentale per coniugare velocità e precisione delle traiettorie.Tale velocità di trasmissione ci ha permesso di inviare Waypoints molto ravvicinati, ottenendo traiettorie accurate. Inoltre abbiamo implementato un protocollo di comunicazione USB non più basato su HID (Human Interface Device) , ma su Bulk con struttura dati ottimizzata. Tutto ciò permette di generare impulsi con una frequenza elevata, condizione necessaria per pilotare motori brushless con encoder molto risoluti. E' possibile pilotare anche motori a passo impostando la risoluzione del driver anche a 12800 impulsi per giro, garantendo quindi un posizionamento accurato ed un movimento fluido, pur assicurando una velocità di rotazione elevata. Il controller cnc Cri-Control 480 e' fornibile in 2 differenti versioni: 6 assi e 10 assi. Inoltre si interfaccia con il software Delta8, che ormai ha raggiunto un elevato grado di maturità ed affidabilità. La scheda puo' gestire anche un monitor TFT 5-7-10 inch con touch screen e presenta porte I2C e SPI per comunicazione con i nostri PLC. La densità dei componenti superficiali permette di ottenere elevate potenze di calcolo, pur mantenendo contenuto il layout della nuova scheda MicroCC-Industry 4.0. Il core del nuovo controller e’ alloggiato su un PCB 4 layers di appena 30x30mm. Essendo proprietari dell’hardware e del firmware, possiamo sviluppare versioni custom su specifiche del cliente.
Specif. Mod.
CriMod-Arm
CriControl-480
MicroCC Industry 4.0
PCB
2 Layers
2 Layers
4 Layers
CPU (Freq.)
120 Mhz
200 Mhz
600 Mhz
N.Assi
6
6
10
Buffer
1024
2048
RS232
I2C Bus
N.Relays
4
6
6
USB 480Mb/s
MicroCnc Industry 4.0
Micro Modulo CriControl Cnc : CPU 600 Mhz ARM 32 bit USB Host HS USB Device HS 480Mb/s 2 schede rete RJ45 Secondo specifiche Industry 4.0 Industrial grade: Immune ai rumori tipici di un ambiente industriale Ingressi fotoaccoppiati Doppio buffer contenente i waypoints Protocollo con correzione degli errori Tre segnali PWM con frequenze e duty-Cycle programmabili separatamente, indispensabili per pilotare sorgenti laser Fibra 1000-1500W
-Fresatrici e centri di lavoro -Torni CNC -Macchine taglio plasma ed ossitaglio -Macchine taglio laser C02 e Fibra -Robot 6/8 assi-Piegatrici CNC -Macchine di misura -Seghe CNC con avanzamento automatico della barra -Saldatrici selettive ad onda di stagno -Macchine pick&place per l'assemblaggio di componenti SMD -Macchine automatiche per deposizione di colle e fluidi. -Movimentazioni con visione artificiale -Magazzini rotanti verticali automatici, dal momento che il controller può gestire database in formato Access o SQL ed interagire con software gestionali attraverso un semplice protocollo di comunicazione La connessione di una telecamera al nostro controller, oltre alle funzioni più complesse di visione artificiale, permette di controllare la macchina utensile da remoto ed interagire con essa, attraverso un semplice smartphone con connessione internet. È possibile verificare lo stato dell'utensile, abbassare le velocità di avanzamento, bloccare la lavorazione per poi riprenderla in qualsiasi momento, il tutto da postazione remota.Collegando un microscopio, invece, è possibile effettuare misurazioni accurate di particolari molto piccoli, dove la misurazione con strumenti tradizionali risulta impossibile.Nello sviluppo del controller abbiamo messo particolare attenzione al consumo energetico, utilizzando componenti e soluzioni di ultimissima generazione, con continui miglioramenti delle prestazioni e dei consumi, nel completo rispetto dell'ambiente. Tutte queste peculiarità soddisfano i requisiti di produzione secondo le specifiche dettate da Industria 4.0, che agevolano l'acquirente in operazioni di sgravi fiscali consistenti.Siamo pronti a studiare insieme la giusta soluzione per il vostro nuovo progetto industriale, mettendovi a disposizione la nostra esperienza ed i nostri componenti meccanici ed elettronici a prezzi estremamente competitivi Eseguiamo istallazioni del nostro controllo numerico anche su centri di lavoro obsoleti o non funzionanti, dove la riparazione incide considerevolmente. Il controllo gestisce ogni tipologia di cambio utensile automatico, inverter per la rotazione del mandrino, movimentazione assi e gestione di tutti i sensori ed attuatori presenti. Con un piccolo investimento doterete la vostra macchina utensile della piu’ moderna tecnologia «Made in Italy» *I retrofittings sono realizzati esclusivamente da Delta Macchine Cnc srl
Modulo Laser
Grazie al protocollo di comunicazione a 480Mb/s, siamo riusciti a trasferire, oltre alle posizioni degli assi, anche la potenza istantanea con cui pilotare il PWM del generatore laser, ottenendo una modulazione della potenza senza precedenti. Il software invia le posizioni degli assi al CriControl480 MicroCC ogni 0.01 secondi, potendo quindi calcolare la velocita' istantanea di ogni asse attraverso una derivata della posizione rispetto al tempo. La velocita' istantanea e' legata al FeedRate impostato sul GCode ed alla potenza impostata tramite il comando S. Tramite un algoritmo di nostra proprieta', FeedRate(F), Speed(S) e velocita' istantanea, moduliamo il PWM della sorgente del laser con estrema accuratezza, ottenendo una marcatura costante, indipendentemente dalle accelerazioni impostate sui motori. In fase di accelerazione dei motori di spostamento, la velocita' della testa laser varia nel tempo, cosi' come la potenza emessa dal laser. Con tale soluzione la potenza tramessa sul pezzo e' modulata, non costante, ottenendo incisioni dettagliatissime. Abbiamo deciso di implementare tale funzione sul nostro controller Cnc, lavorando a fianco di aziende molto specializzate che volevano ottenere incisioni su pannelli con indice di riflessione e rifrazione della luce incidente controllato e ripetibile, funzione non ottenibile con i classici controlli cinesi. Grazie allo sviluppo costante nel settore controlli industriali siamo riusciti ad ottenere un prodotto di altissima qualita'.Anche il controllo del sensore capacitivo per il taglio di metalli ha incrementato la qualita' dei tagli, grazie ad una retroazione che mantiene la testa laser sempre ad un'altezza di 0.4mm dalla superficie del laminato. Tre segnali PWM con frequenze e duty-Cycle programmabili separatamente, indispensabili per pilotare sorgenti laser Fibra 1000-1500W
Modulo Laser
Il controllo del sensore capacitivo per il taglio di metalli ha incrementato la qualita' dei tagli, grazie ad una retroazione che mantiene la testa laser sempre ad un'altezza di 0.4/0.5mm dalla superficie del laminato, in modo totalmente automatico. La retroazione viene valutata all'interno del firmware, assicurando una risposta estremamente veloce
Manuale in Italiano/Inglese
Il nostro controller CNC CriControl480 MicroCC è stato arricchito con il modulo di gestione per bracci antropomorfi 6 o più assi.All'interno del software è stata implementata tutta la matematica relativa alla cinematica diretta ed inversa.La matematica diretta permette di impostare l'angolo di ogni singolo snodo , per poi conoscere la posizione dell'utensile montato su robot, rispetto ad un riferimento cartesiano tridimensionale (spazio cartesiano).Impostando i vari angoli, inoltre, siamo in grado di conoscere anche l'angolo che l'utensile forma con gli assi cartesiani, sui vari piani xz ed yz.La cinematica inversa, al contrario, ci permette di conoscere i valori degli angoli dei vari snodi del robot, conoscendo solamente la coordinata spaziale dell'utensile nello spazio cartesiano e l'angolazione che deve avere l'utensile rispetto agli assi. Se vogliamo che l'utensile sia portato in una certa coordinata dello spazio, in realtà abbiamo infinite suluzioni impostabili sui motori dei singoli snodi che soddisfano tale condizione.È per questo che abbiamo individuato un algoritmo che ponga delle condizioni al contorno, in modo da avere una sola soluzione. Tali condizioni consistono nel fissare gli angoli che l'utensile deve formare con gli assi cartesiani.Inoltre l'algoritmo è velocissimo nel calcolare la soluzione, utilizzando tecniche di calcolo numerico, le quali ci permettono di individuare la soluzione molto velocemente,tramite approssimazioni successive.La simulazione è affidata a modelli STL, quindi modificabili con qualsiasi CAD 3d.Il software, dal modello STL, ricalcola automaticamente la geometria ed adegua le funzioni di cinematica diretta ed inversa, quindi adattabile a qualunque geometria della meccanica di costruzione del robot.Abbiamo sviluppato anche un programmatore/simulatore in Visual Basic stand- alone per la programmazione e simulazione offline.Inoltre è possibile disegnare in 3d il pezzo in lavorazione ed inserirlo all'interno della cartella del software, in modo da poter effettuare sia la simulazione che la programmazione offline.Tale caratteristica è implementata sia su CriControl che sul simulatore offline.Inoltre il controller CriControl480 ha un'interfaccia estremamente intuitiva per le funzioni di autoapprendimento, generando automaticamente un file che permette la riproduzione della traiettoria acquisita ed il controllo di tutte le attivazioni e disattivazioni (attuatori) presenti sul robot.La funzione di autoapprendimento è frequentemente utilizzata in processi di saldatura MiG e Tig, portando il robot sui vari punti di inizio e fine saldatura, ottenendo un file di lavorazione pronto per la produzione.Il modulo robot può essere affiancato da algoritmi di visione artificiale che permettono il riconoscimento di forme precedentemente acquisite tramite telecamera, funzione fondamentale in situazioni di manipolazione di oggetti.Infine la gestione di cambio pallet permette una produzione continua, senza interruzioni. Tutto questo con investimento contenuto, sostenibile anche per PMI
Modulo Sensore Planarità

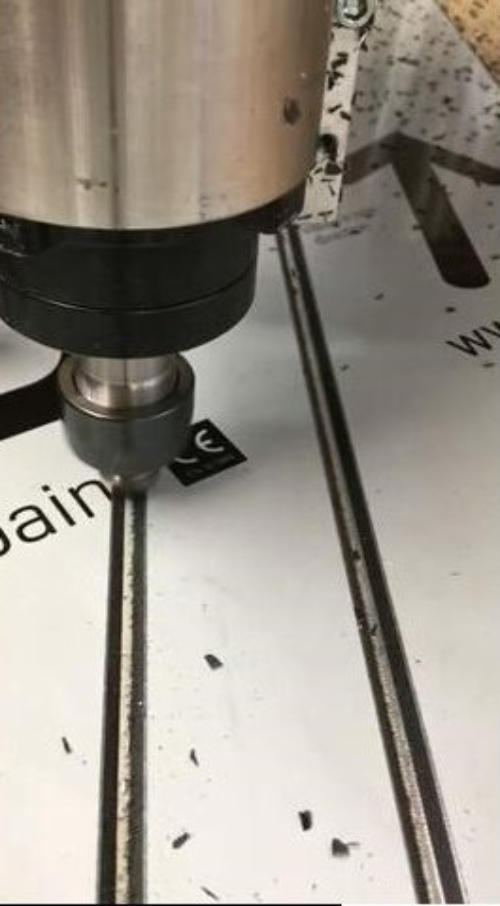

Il controller Cricontrol è provvisto di un apposito modulo hardware che permette di modulare la profondità di lavorazione in funzione della retroazione inviata dal sensore. Tale modulo risulta essenziale nella lavorazione di pannelli compositi in alluminio con struttura a sandwich , quali il Dibond(TM). A volte si ha l'esigenza di effettuare fresature con utensile a V per tracciare linee di piegatura del pannello. L'operazione richiede una profondità costante in quanto se la profondità è eccessiva, consegue il danneggiamento del pannello, se invece la profondità è insufficiente, la piegatura risulta difficile ed a volte impossibile.Tale problema è stato brillantemente risolto dotando la macchina di un nuovo firmware e di un sensore che misura costantemente la distanza tra laminato e mandrino, modulando l'asse z in modo da mantenere costante tale distanza durante il taglio, mentre la macchina si muove sul piano XY. L'attivazione e la disattivazione del sensore avviene tramite appositi comandi M, inseriti all'interno del codice. Abbiamo sviluppato un appropriato post processore CAM che genera il codice gestendo il sensore in modo completamente automatico. Lo stesso modulo accetta sia segnali da un sensore che impulsi TTL provenienti da un encoder, soluzione destinata al controllo di macchine taglio plasma. Durante il taglio di lamierati con tecnologia plasma, a causa di shock termici, la lamiera subisce delle deformazioni e si creano avvallamenti durante la fase di taglio, variando così la distanza tra torcia e materiale. La soluzione è dotare la macchina di un controllo automatico dell'altezza della torcia (THC), oppure gestire manualmente l'altezza della torcia durante il taglio con un semplice volantino (MPG). Durante il taglio, è possibile variare in tempo reale la distanza tra torcia e laminato agendo semplicemente sulla rotazione oraria ed antioraria della manopola dell'encoder inserito all'interno del volantino. Con tale tecnica si possono compensare agevolmente tutte le deformazioni della lamiera durante il taglio, inseguendo la superficie del laminato, senza ricorrere a sofisticati sistemi automatici, dove la calibrazione richiede molta esperienza.Abbiamo sviluppato un apposito post processore CAM che abilita e disabilita automaticamente il volantino durante il processo di taglio, rendendo trasparente la gestione da parte dell'operatore
