Pantografi Cnc 3-4-5 Assi
Copyright Delta Macchine Cnc Srl
Delta Macchine Cnc Srl
La nuova serie di macchine per falegnameria sono concepite partendo da una meccanica robusta costituita da struttura in acciaio saldato su cui sono applicate guide a ricircolo di sfere che garantiscono movimenti fluidi. La trasmissione dell'asse Z e' affidata ad una vite a ricircolo di sfere di diametro adeguato a garantire robustezza durante la lavorazione, mentre la trasmissione degli assi x-y e' affidata ad una cremagliera a gioco ridotto, permettendo grande asportazione senza vibrazioni. Possiamo installare, secondo richiesta del cliente, cremagliera, ingranaggi e riduttori a denti dritti oppure elicoidali. La macchina e' corredata del nostro nuovo controller CriControl480 fino a 10 assi, schermo touch screen 12.1 pollici e di un cabinet per elettronica completamente in acciaio. La macchina puo' montare diversi accessori : - Sistema di acquisizione laser -Testa di taglio tangenziale -Quarto asse -Sistema di taglio adesivi -Telecamera per controllo remoto -Microscopio per misure -sistema cambio utensile automatico -tastatore di preset lunghezza utensile -Mandrini da 2.2HP fino a 7.5 HP -Testa di marcatura Laser Fibra -Testa di taglio Fibra 300W -Piani aspirati con divisione a settori

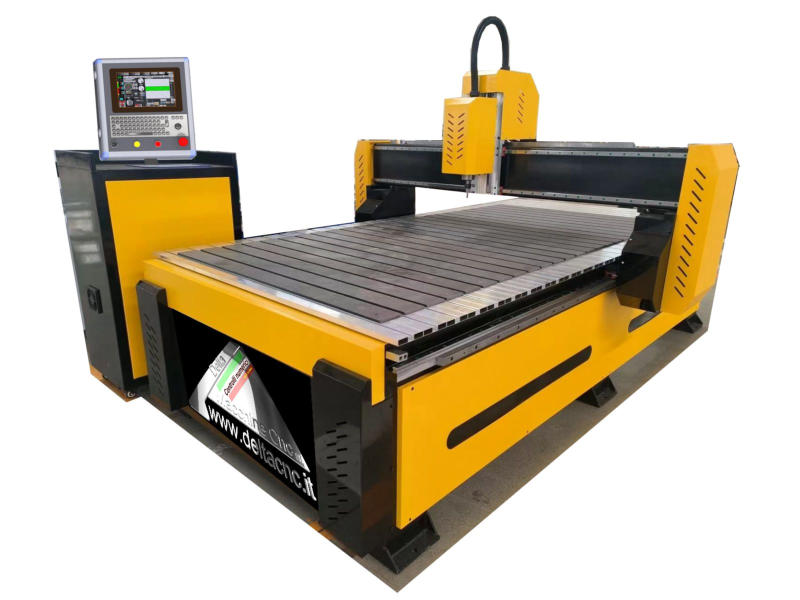

Mod.W-Prof
Il pantografo robusto, veloce, affidabile ed economico. Piano di lavoro con altezza variabile, in modo da poter effettuare lavorazioni su qualunque oggetto, anche ingombrante. I motori istallati permettono velocita' di posizionamento di 14000mm/min e coppie di lavoro molto alte. Adatto per prototipazione rapida grazie alla alta velocita' di posizionamento. L'elettronica serie HD garantisce un funzionamento continuo senza perdita di passi. Il software sviluppato per tale modello controlla le rampe di accelerazione e decelerazione degli assi con precisioni elevatissime. Area di lavoro personalizzabile fino a 3700x1800mm.

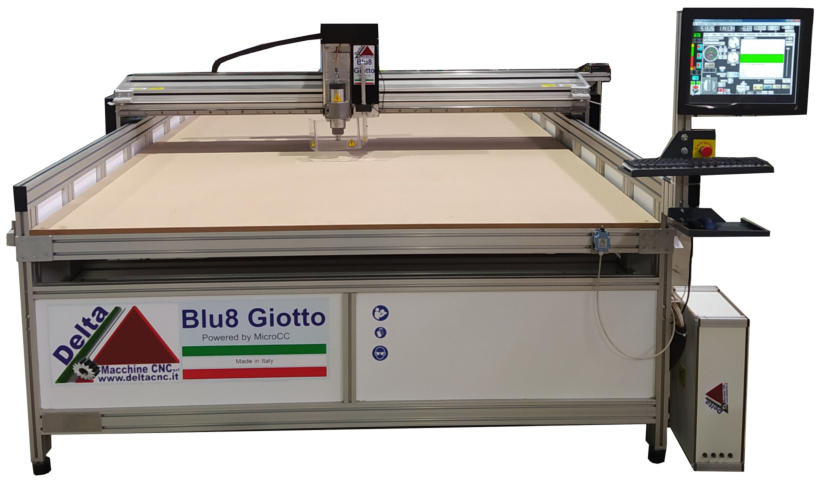

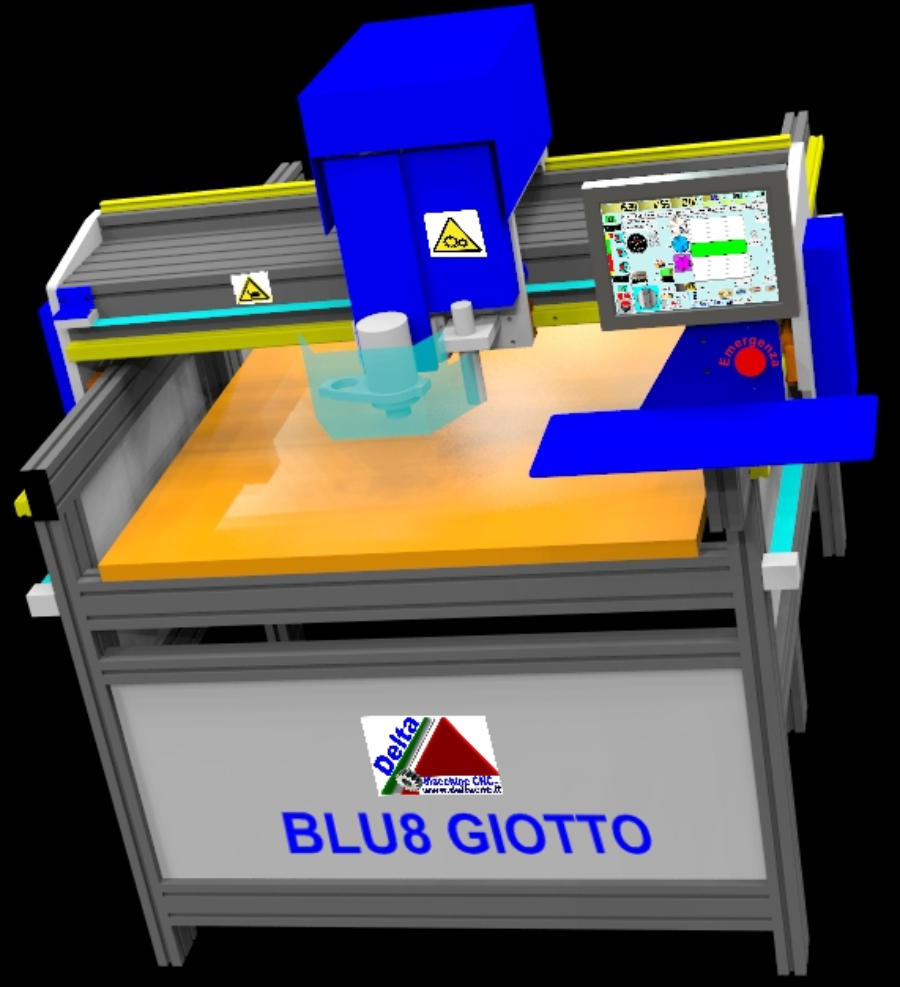

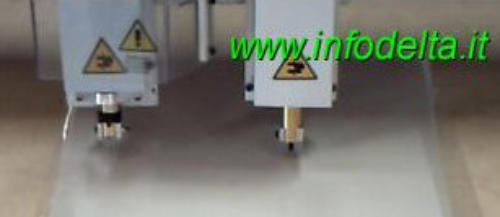

Mod.Blu8 Giotto
Caratteristiche tecniche: Guide a ricircolo di sfere taglia 30mm su asse Y Guie a ricircolo di sfere taglia 20mm su asse X Guie a ricircolo di sfere taglia 20mm su asse Z Motori con encoder Ponte rinforzato Controllo numerico MicroCC con Cpu 600Mhz Trasmissione dati tramite USB High Speed a 480Mb/s Elettromandrino Air4 2200W con inverter Software di gestione Delta8 10 Assi versione industriale Controllo remoto Computer industriale touch screen Possibilità di equipaggiare la macchina con 2 Assi Z Manutenzione semplice Certificata CE Manuale operatore esaustivo ed in lingua italiana Macchina brevettata Prezzo contenuto
Accessori : Scanner di acquisizione 3D Doppia testa Elettromandrino 4.5KW Lama oscillante per tessuti Lama oscillante e cordonatore per cartone Lama oscillante per mouquette Cutter per vetro Piano aspirato Quarto e quinto asse Tastatore utensile per una rapia sostituzione dell’utensile Laser fibra 20-30W per marcatura metalli Inverter taglio plasma Volantino digitale touch screen Sensore planarità per piegatura del dibond(™)
Precompliance- I pantografi serie Blu8 Giotto sono accompagnati da una relazione sulle misure effettuate con strumentazione interna relative alla direttiva "Compatibilità elettromagnetica" (89/336EC) ed "Emissioni radiate" EN55011

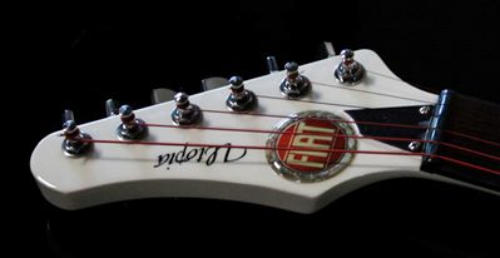

Chitarra realizzata con macchina Blu8 Giotto da Utopia Custom, esposta al Mirafiori Motor Village,in occasione dell’ Art Design Village (Macchina Blu8 Giotto)

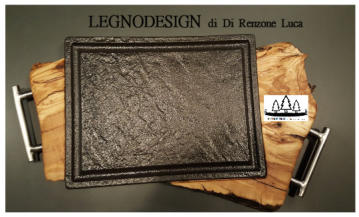

Lavoro realizzato da LegnoDesign di Di Renzone Luca (Arezzo) con pantografo Blu8 Giotto 3Assi

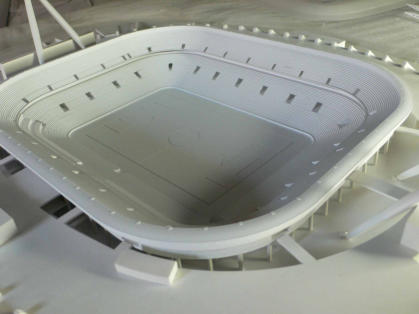

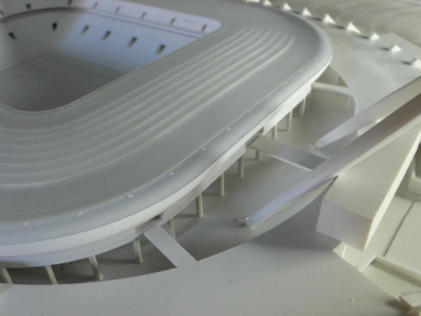

Modello realizzato dallo studio Falco&Boulanger-Torino Arch.Carrari Stefano Dott. Caiati Michele (Macchina Blu8 Giotto)
Foto di lavori eseguiti con Blu8 Giotto
Prezzo : a partire da 7900 €
caratteristiche: Corsa asse X:1310mm Corsa asse Y: 2550mm Corsa asse Z:200mm Dimensioni : 2000x3200x1500mm Peso: 1200Kg Box elettronica con 3 drivers alta potenza Motori con encoder Pannello operatore Cri-Control480 Computer con Windows 8 Monitor Touch Screen 12.1 " Mandrino 2.2Hp 18.000 rpm con pinze ER20 Inverter per mandrino

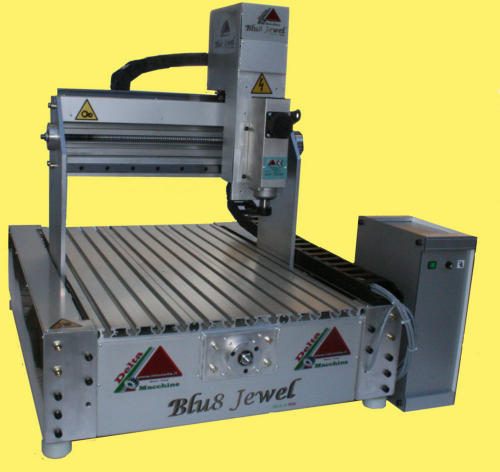

Blu8 Jewel
Caratteristiche tecniche: Ingombro:1200mmx900mm Dimensioni piano di appoggio:900x720mm Area di lavoro:550x380mm Guide a ricircolo di sfere sui 3 assi con precarico Viti a ricircolo di sfere sui 3 assi Annullamento dei giochi assiali grazie ad accoppiamenti appositamente studiati Giunti Motore-Albero a gioco zero Buona velocità di posizionamento. Box Elettronica con risoluzione 3200step/giro Sensori di prossimità induttivi Motore alta frequenza 750W Inverter regolazione giri motore Peso:60Kg Piano in alluminio con cave per un rapido fissaggio del materiale in lavorazione Altezza ponte espressamente studiata per l'applicazione del quarto asse (tavola rotante/divisore) Possibilità di dotare la macchina di copertura in lexan per il recupero dei materiali preziosi. Cablaggio cavi con uscita anteriore o posteriore, a seconda delle esigenze della propria isola di lavoro Supporti livellanti con dado di serraggio. Su richiesta, possiamo costruire la macchina secondo dimensioni del cliente La nuova Blu8 Jewel viene costruita in 4 differenti modelli. -Meccanica -Motori a passo -Box elettronica con 3 schede con gestione micropasso 3200 step/giro+ gruppo di alimentazione e fusibili di protezione su singolo asse -Controller : MicroCC Richiedi un preventivo per la tua Blu8 Jewel, inviando una email a vendite@infodelta.it

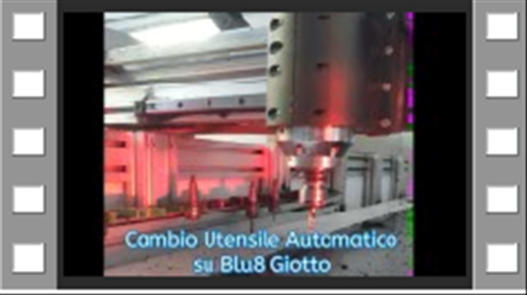

Jewel-ATC con cambio utensile automatico e rullo per trasporto coil argento

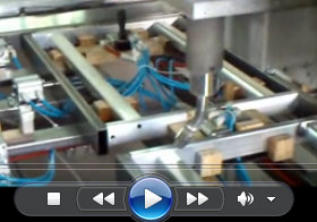

Filmato Jewel ATC

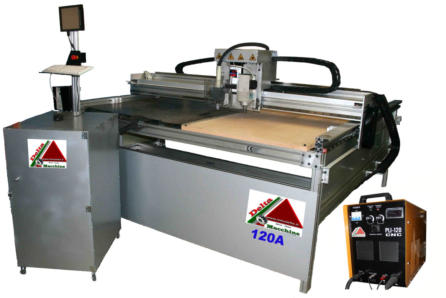

Mod.P3A Power Combinata Pantografo-Plasma-Laser Fibra
Caratteristiche tecniche e dotazione standard: La nuova release della P3A-Power monta guide a ricircolo di sfere, garantendo precisioni molto elevate. Il sistema di trasmissione del moto e' stato appositamente sviluppato per tale macchina, assicurando assenza di giochi nella trasmissione, silenziosità nei movimenti e velocità di posizionamento elevate. Il software in dotazione permette una gestione facilitata della macchina, sia nella selezione dell'utensile attivo(Fresa o Plasma) che nelle sue funzioni che assistono l'utente tramite sintesi vocale. Dimensioni standard: 2600 x 2200 mm Monitor: tft 15" touch-screen Teste: 2 (fresa + plasma) Struttura: lega di alluminio con guide lineari e pattini a ricircolo di sfere Corsa assi Z: 150 mm. Fresa in dotazione: Air4 3HP con inverter Delta Plasma in dotazione: Trifase 8 kw,con innesco in alta frequenza, tecnologia ad inverter per consumi ridotti del 50% Capacità del taglio plasma: fino a 15mm su acciaio (separazione) Consumo aria: 200 litri / min. Computer: completo Box elettronica: gestione motori serie Professional 4 assi Controller:MicroCC Box metallico di protezione Filtri antidisturbo Uscita analogica per controllo automatico altezza torcia (THC) Uscita segnalazione arco innescato per retroazione con software Canalizzazioni separate cavi motori/Torcia per ridurre notevolmente i rumori generati dall'alta frequenza della torcia Cablaggio interamente realizzato con cavi schermati. Connettori polarizzati ad innesto rapido Prezzo: su richiesta Su richiesta (optional) area di lavoro personalizzabile.

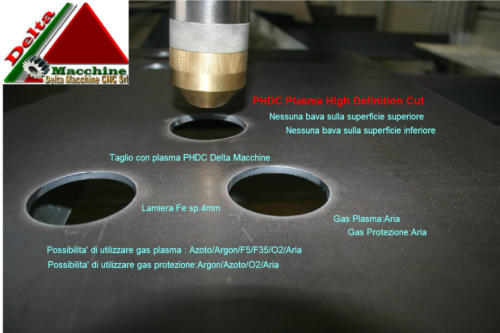

Plasma HD Grande qualità di taglio senza bava fino a 20mm Pareti perpendicolari su alti spessori Tramite gas di protezione, e' possibile lavorare direttamente il pezzo senza ulteriori trattamenti Condotto Liquido raffreddamento Condotto Gas Plasma:Aria/Azoto/Argon/H2 Condotto Gas Protezione: Aria/Azoto/Ossigeno Innesco arco:Alta frequenza Potenza 60%: 100A Potenza 100% 70A Raffreddamento:liquido Prezzo competitivo Prodotto applicabile sui nostri inverters PLI120Cnc + Centralina gestione gas Prezzo del sistema PHDC estremamente contenuto, investimento sostenibile anche per piccole aziende
Lavorazione di profili in alluminio
Modulo di saldatura Cnc, un optional prezioso per la vostra P3A-Power

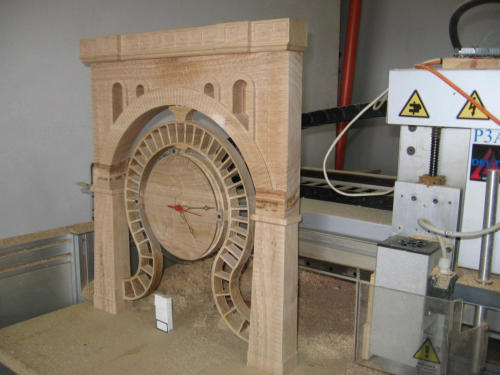

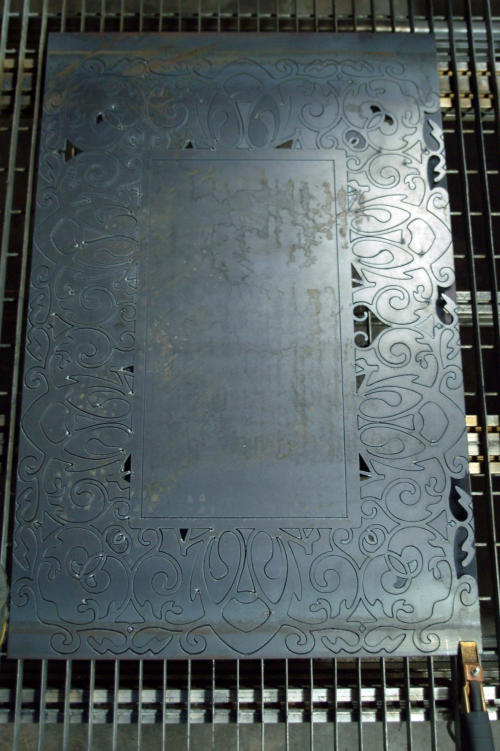

Realizzazione Specchiera
Macchine per ortopedia

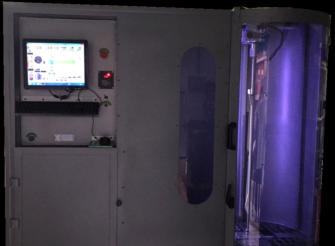

Interamente in acciaio Inox Progettata per camera sterile Macchina dotata di 4 Assi interpolati Tutti i materiali impiegati sono stati testati su vari sistemi di sterilizzazione
Mod.Bright
Meccanica e software adattati per la realizzazione di plantari ortopedici
Mod.Plantar-Cut
Meccanica e software adattati per la realizzazione di busti ortopedici Dotata di pedana con scanner 3D per acquisizione geometrie del paziente
Mod.Body-Cut

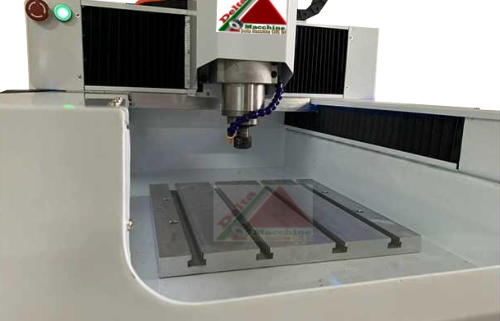

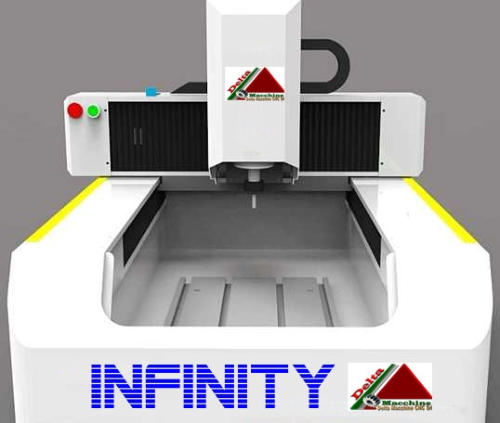

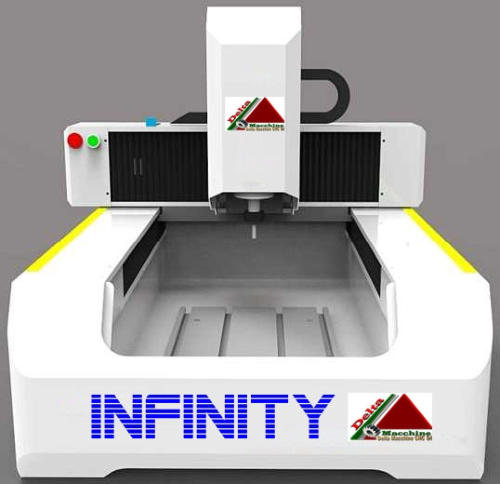

Mod.Infinity Alta precisione
Il modello Infinity rappresenta un ottimo investimento per chi necessita di lavorazioni precise, anche su materiali molto duri. Il basamento monolitico accoglie guide a ricircolo di sfere e i relativi supporti per viti con cuscinetti assiali. Gli assi sono ricavati da fusioni sapientemente lavorate per l’alloggiamento dei cursori a ricircolo di sfere. La rigida struttura permette lavorazioni precise su vari materiali, con esportazioni importanti anche su materiali quali alluminio, ottone, rame ecc. La vasca integrata permette lavorazioni che prevedono l’utilizzo di sistemi di raffreddamento utensile. Il piano di appoggio presenta cave per il fissaggio del pezzo in modo efficace e sicuro. I potenti motori di movimentazioni sono corredati di encoder, per una retroazione nel posizionamento. La silenziosità nei movimenti evidenza la grande accuratezza riposta durante la fase di costruzione. Il controllo numerico in dotazione (CriControl 480) utilizza la piu’ recente tecnologia, in grado di effettuare fresature ad alta velocità, fornendo alla macchina movimenti fluidi, silenziosi e precisi. Infine un curato design rende la macchina un vero gioiello tecnologico.
Caratteristiche: Corsa asse X:300mm Corsa asse Y: 400mm Corsa asse Z:150mm Dimensioni : 850x1000x800mm Peso: 200Kg (banco escluso) Trasmissione: guide e viti a ricircolo di sfere Max rpm:24.000 Motori alta potenza con encoder Precisione nei posizionamenti: 0.015mm Controllo numerico MicroCC con Cpu 600Mhz

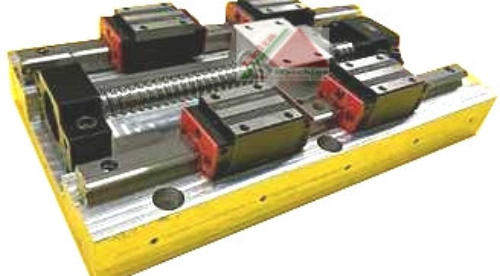

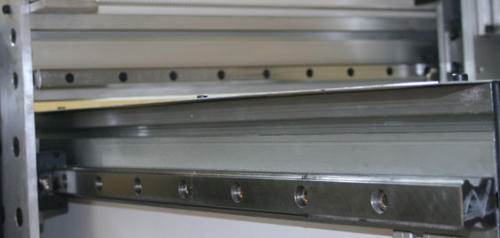

Sistema di trasmissione
New

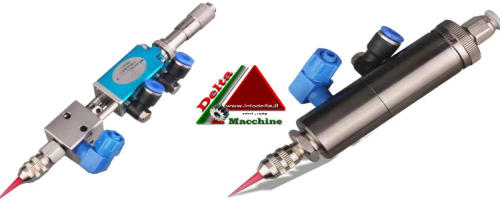

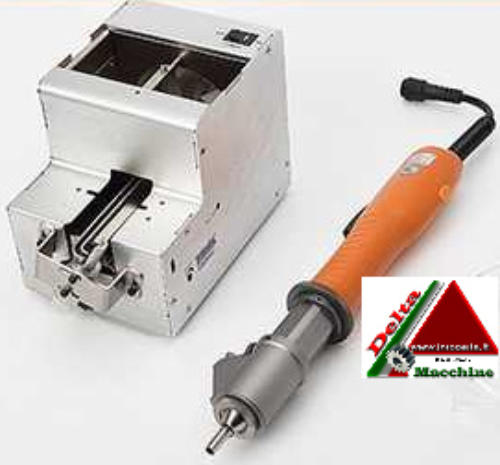

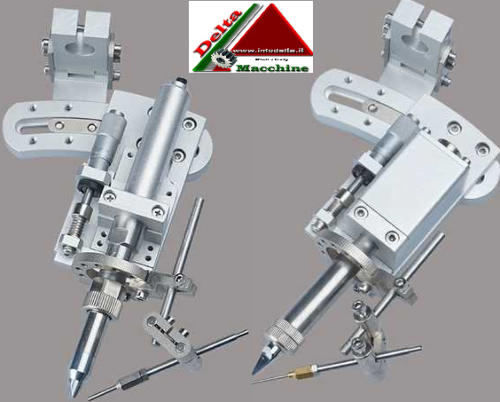

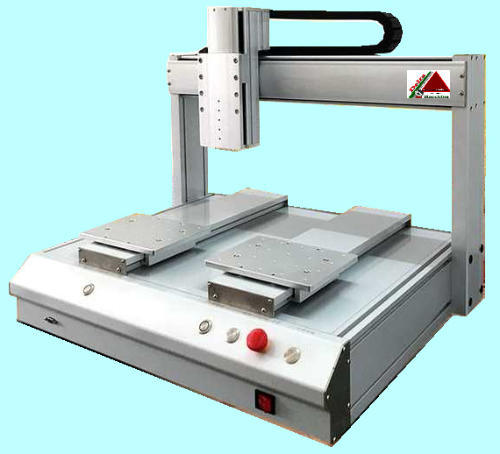

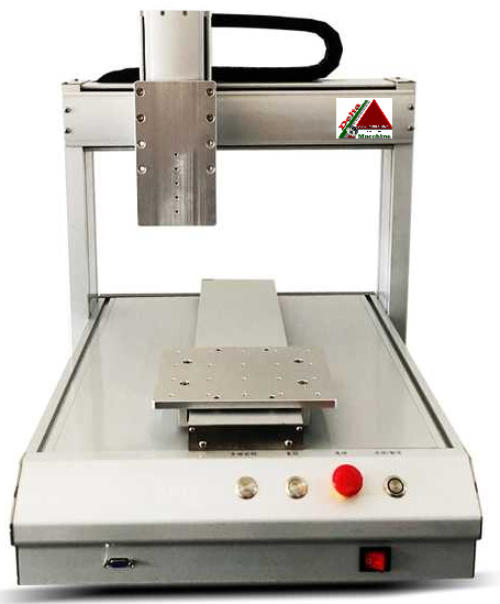

Macchina Dispenser Low Cost

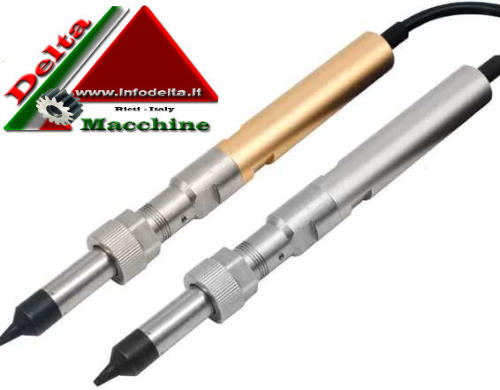

Macchina Dispenser 3 e 4 assi Low Cost Saldatura selettiva PCB Deposizione fluidi Dispenser Viti Lavorazione da file oppure in autoapprendimento Completa di Controller Cnc MicroCC
Video Macchina Dispenser
Su richiesta possiamo eseguire l’upgrade con Testa taglio laser fibra Testa di marcatura fibra su macchine Blu8 Giotto acquistate precedentemente

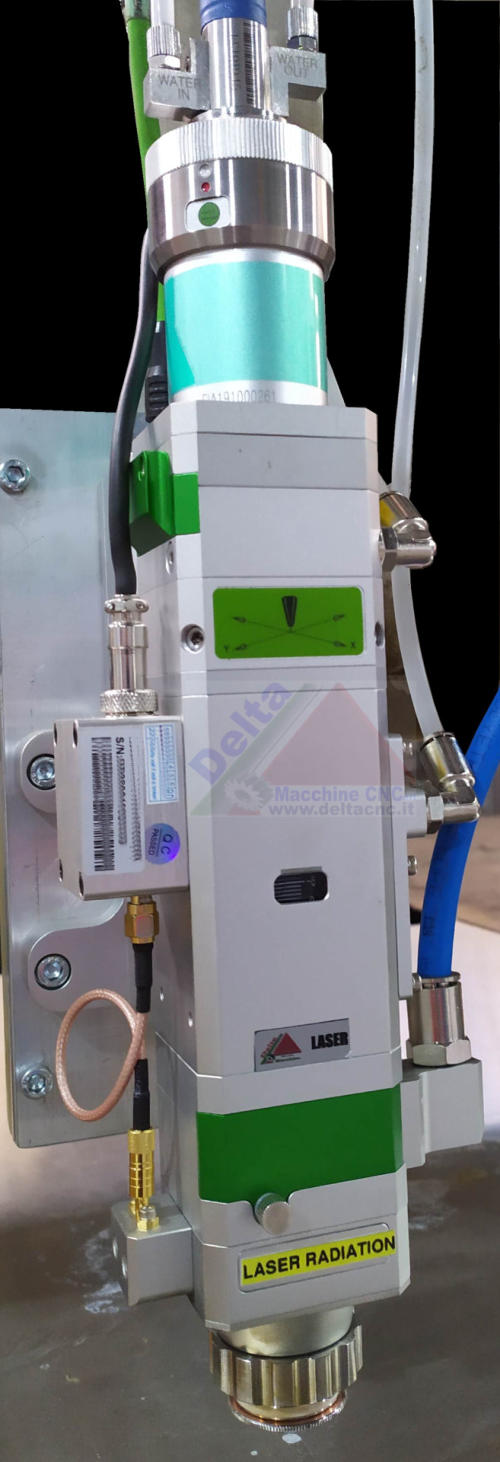

Su richiesta possiamo equipaggiare la macchina con Testa taglio laser fibra Testa di marcatura fibra

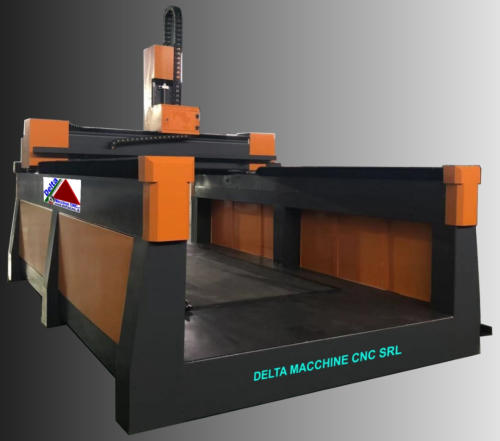

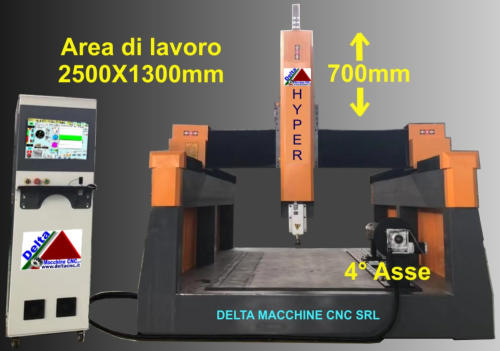

Mod. Hyper per scenografie ed automotive
La serie HYPER nasce per realizzare modelli tridimensionali di grosse dimensioni e trova impiego principalmente nel campo della scenografia ed automotive (cruscotti auto) La corsa Z di 700mm ed il quarto asse rotante permettono lavorazioni di materiale da prototipazione di elevato spessore. La meccanica robusta è costituita da struttura in acciaio saldato su cui sono applicate guide a ricircolo di sfere che garantiscono movimenti fluidi. Le trasmissioni degli assi sono costituite da viti a ricircolo di sfere di diametro adeguato a garantire robustezza durante la lavorazione, permettendo grande asportazione senza vibrazioni. La macchina puo' montare diversi accessori : - Sistema di acquisizione laser -Telecamera per controllo remoto -Microscopio per misure -sistema cambio utensile automatico -tastatore di preset lunghezza utensile -Mandrini da 3 HP fino a 7.5 HP -Piani aspirati con divisione a settori Specifiche tecniche: Area di lavoro:2500x1300mm Corsa asse Z:700mm Guide a ricircolo di sfere su tutti gli assi Viti a ricircolo di sfere su tutti gli assi Motori brushless Mandrino 3HP 4° Asse rotante con riduttore Controllo numerico MicroCC a 600 Mhz Protezioni su guide e viti

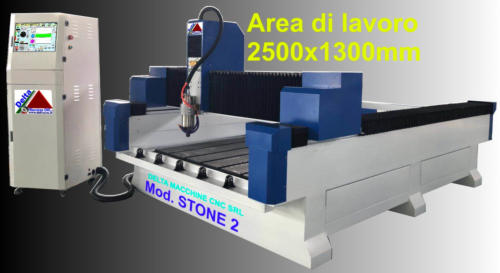

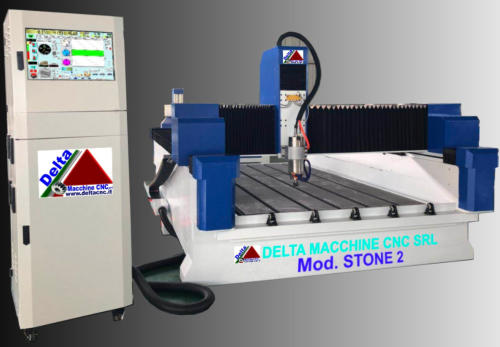

Mod. STONE 2 per marmo
La serie STONE 2 nasce per la lavorazione del marmo. La meccanica robusta è costituita da struttura in acciaio saldato su cui sono applicate guide a ricircolo di sfere che garantiscono movimenti fluidi. Le trasmissioni degli assi sono costituite da viti a ricircolo di sfere di diametro adeguato a garantire robustezza durante la lavorazione, permettendo grande asportazione senza vibrazioni. Appositi sistemi a sfere facilitano il caricamento della lastra La macchina può lavorare a secco oppure con refrigerante. La vasca di raccolta del liquido e’ integrata nella struttura. Apposite paratie evitano fuoriuscita di liquido durante la lavorazione La macchina puo' montare diversi accessori : - Sistema di acquisizione laser -Telecamera per controllo remoto -Microscopio per misure -sistema cambio utensile automatico -tastatore di preset lunghezza utensile -Mandrini da 3 HP fino a 7.5 HP -Piani aspirati con divisione a settori Specifiche tecniche: Area di lavoro:2500x1300mm Corsa asse Z:300mm Guide a ricircolo di sfere su tutti gli assi Viti a ricircolo di sfere su tutti gli assi Motori brushless Mandrino 3-7HP Controllo numerico MicroCC a 600 Mhz Protezioni su guide e viti

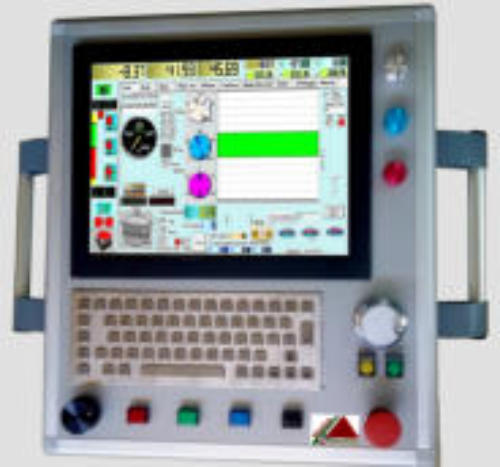

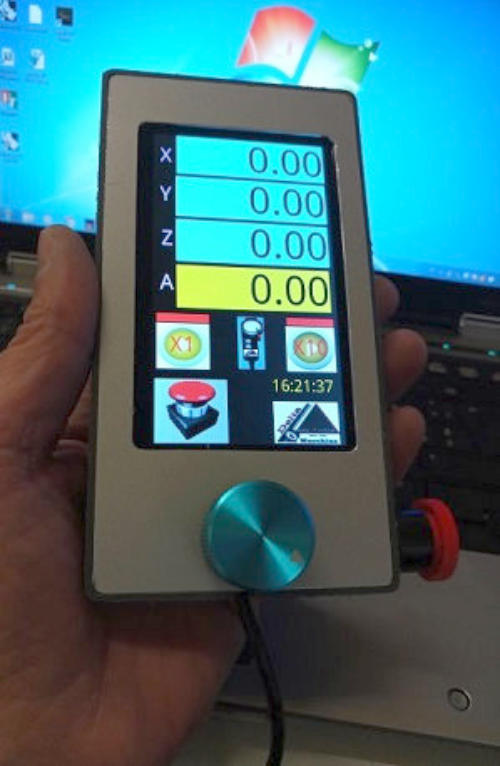

Tutti i nostri pantografi sono forniti con il controller industriale MicroCC 6-10 Assi, con trasmissione dati a 480Mb/s, il vero valore aggiunto che impreziosisce la vostra macchina utensile, caratterizzato da affidabilità, prestazioni e semplicità d’uso. Maggiori informazioni….. Appositi sistemi di test permettono di valutare lo stress subito dai componenti meccanici, dopo moltissime movimentazioni. Questa tecnica ci permette un continuo miglioramento dei sistemi implementati sulle nostre macchine, incrementando la durata dell’intero sistema. I test effettuati inviano costantemente dati verso un database, in base al quale vengono valutati gli affaticamenti degli ingranaggi, l’usura di sistemi a cinghia, il calore sviluppato dai motori. In base ai risultati, e’ possibile intraprendere soluzioni sempre piu’ efficienti. Inoltre vengono utilizzate tecniche di allineamento laser che permettono di ottenere risultati notevoli, specialmente nel risolvere problemi di planarita’ su macchine con area di lavoro molto ampia.

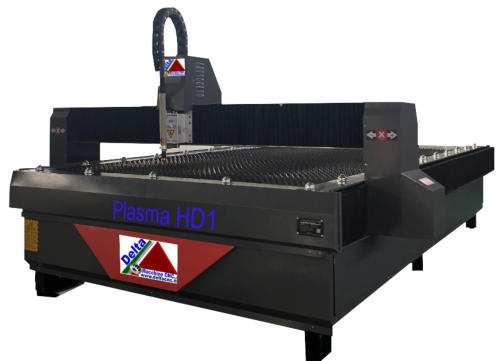

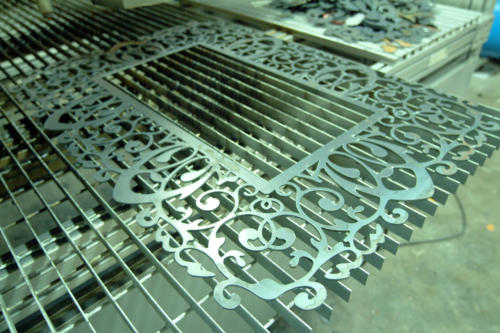

Mod. Plasma HD1

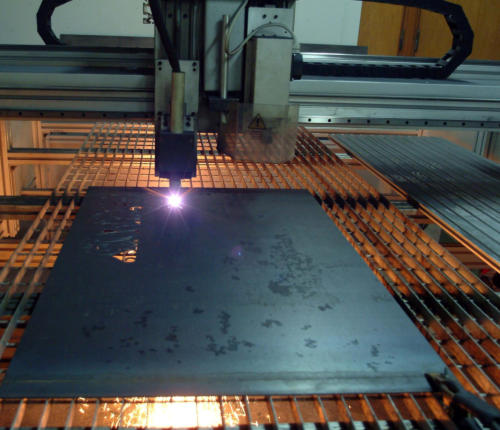

Macchina taglio plasma con area di lavoro 3000x1500mm, ideale per carpenteria metallica. Il generatore permette tagli su FE fino a 15mm e grazie ad una torcia professionale, si ottengono tagli di buona qualità, senza bave e con bordi ben delineati. Il caricamento del foglio in lamiera e’ facilitato dalle sfere situate su tutti bordi della macchina. L’innesco dell’arco e’ affidato ad un convertitore a fibra ottica che permette un disaccoppiamento fisico dei segnali, schermando tutti i rumori elettrici provenienti dal circuito di innesco, il quale, molto spesso, genera molti disturbi alla sofisticata elettronica di controllo. La macchina è equipaggiata con il nostro controllo numerico sviluppato interamente da Delta Macchine Cnc srl, il quale assicura movimenti fluidi e precisi grazie al sofisticato microprocessore a 600 Mhz. Tutte le trasmissioni sono protette da polvere, grazie a soffietti sapientemente applicati. Possibilità di montare asse rotante per la lavorazione di tubi. Maggiori dettagli Controllo Numerico….. Prezzo macchina completa:18.300€

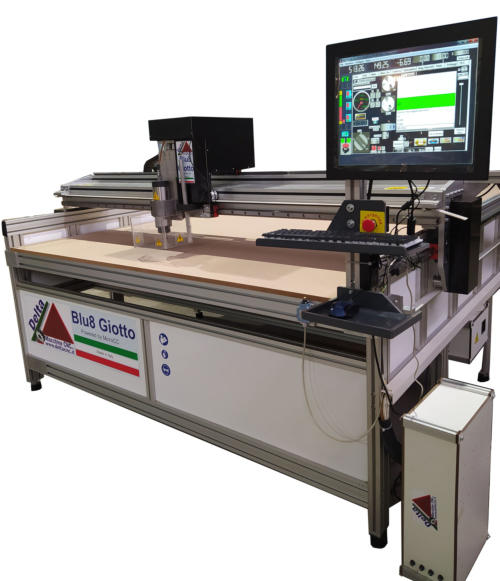

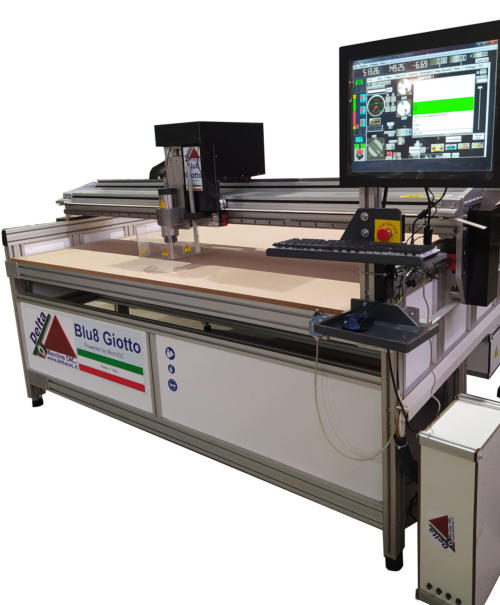

Nuova Blu8 Giotto 2020
Piu’ robusta, piu’ veloce, piu’ precisa Maggior potere di asportazione
Video…

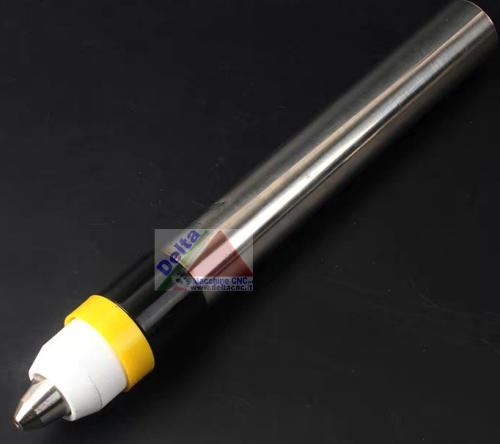

Torcia TC100+

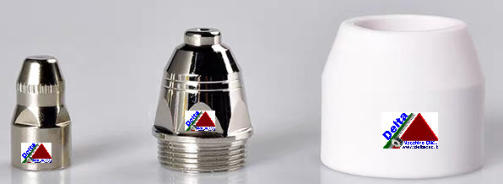

Elettrodo
Ugello
Diffusore

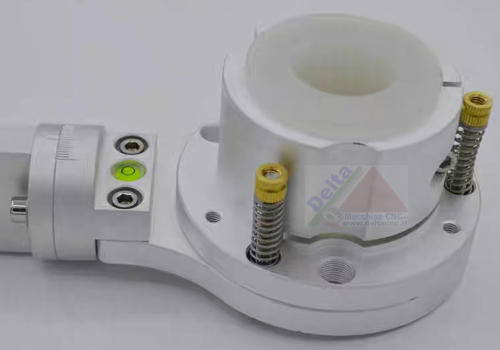

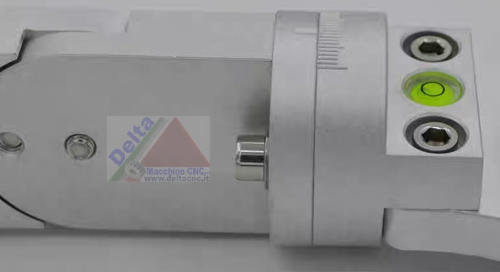

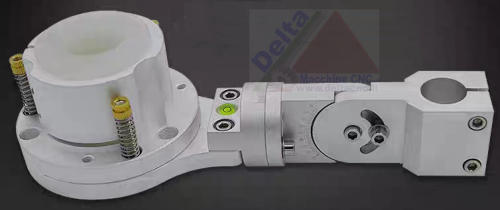

Supporto a snodo per THC
Sistema anticollisione e planarità
Qualità di taglio elevata grazie al controllo THC
Torcia TC100+
Elettrodo
Ugello
Diffusore
Supporto a snodo per THC
Sistema anticollisione e planarità
Qualità di taglio elevata grazie al controllo THC

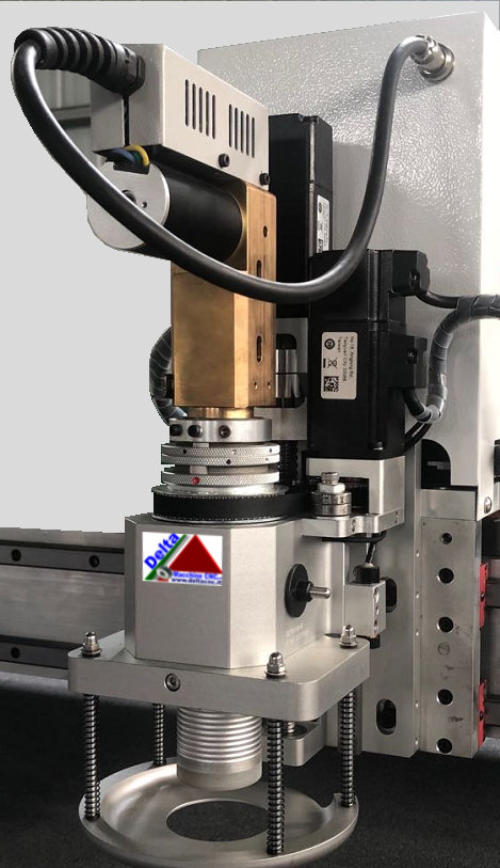

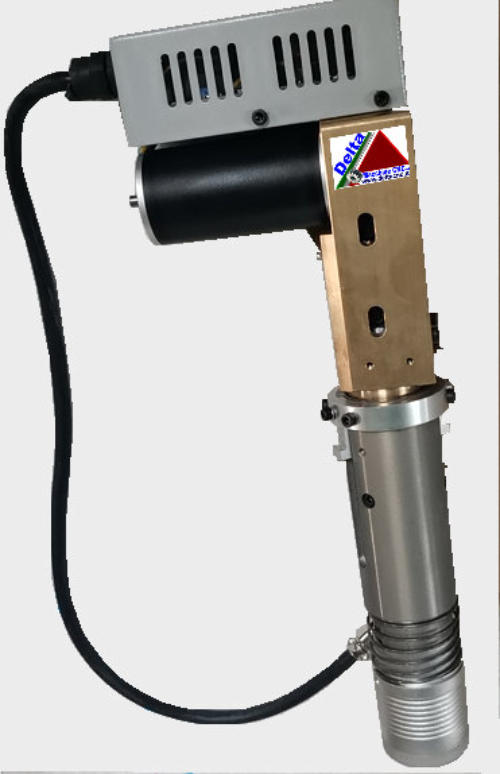

Modulo taglio tangenziale I nostri pantografi integrano i cicli per la nuova tecnica di filettatura intermpolata Filmato dimostrativo che evidenzia le differenze salienti tra filettatura tradizionale ed interpolata vedi filmato… Video taglio pelle Filmato del test a cui sottoponiamo le nostre macchine Video
Home Home Home
Prodotti Prodotti Prodotti
R&D R&D R&D
Download Download Download
News News News
Galleria Galleria Galleria
Libreria Libreria Libreria
Contatti Contatti Contatti
Chi siamo Chi siamo Chi siamo
Condizioni Condizioni Condizioni
Corsi di formazione Corsi di formazione Corsi di formazione

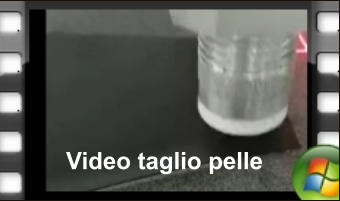

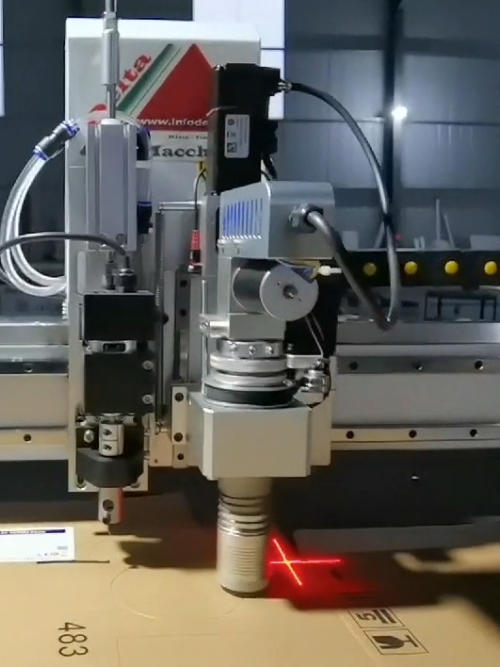

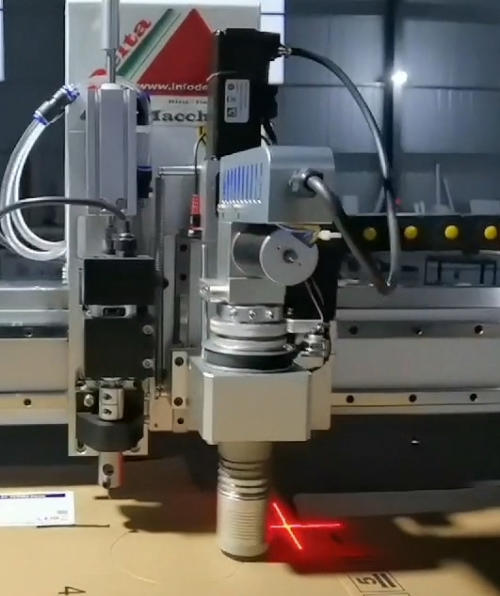

Macchina Taglio a lama oscillante
Macchina taglio con lama oscillante, ideale per il taglio di: Cartone, pelle, stoffa, teloni per camion, teloni per tensostrutture, velerie. Banchi di taglio realizzati secondo specifiche, con lunghezza fino a 18 metri.
Veloce, Precisa, Low Cost
Lavorazioni eseguita da Alessandro Marinelli https://www.poli3dlab.it
Brevettata

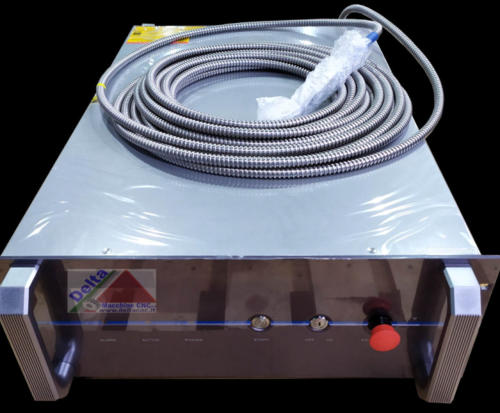

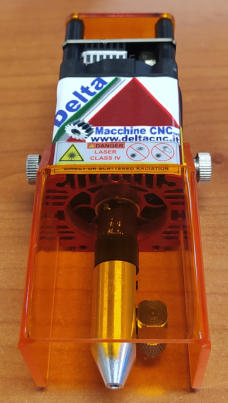

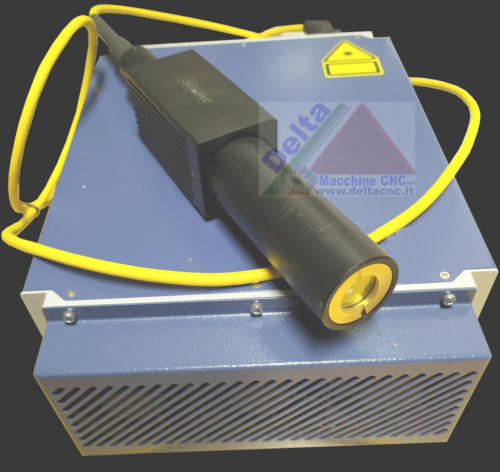

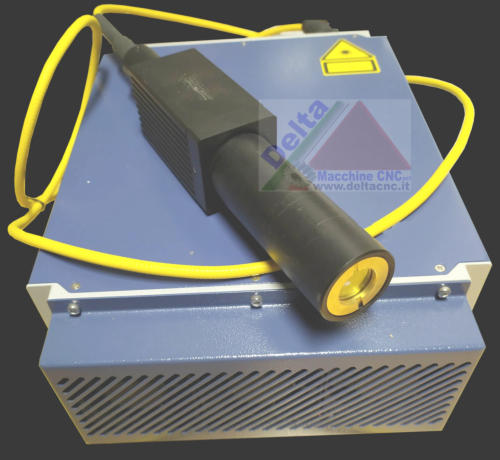

Modulo laser per taglio ed engrave applicabile sul modello Blu8 Giotto
Home Prodotti R&D Chi siamo
Video Laser Fibra Video Laser Fibra Video Laser Fibra
Realizzato da Alessandro Marinelli (Poli3dLab) con Blu8 Giotto Custom

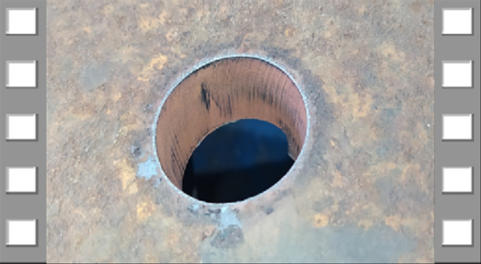

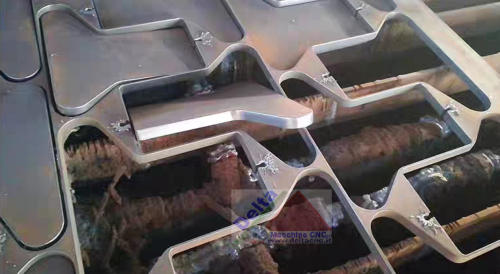

Taglio plasma sp.30mm
Product Line Card…
Pantografi Cnc 3-4-5 Assi
Copyright Delta Macchine Cnc Srl
Delta Macchine Cnc Srl
La nuova serie di macchine per falegnameria sono concepite partendo da una meccanica robusta costituita da struttura in acciaio saldato su cui sono applicate guide a ricircolo di sfere che garantiscono movimenti fluidi. La trasmissione dell'asse Z e' affidata ad una vite a ricircolo di sfere di diametro adeguato a garantire robustezza durante la lavorazione, mentre la trasmissione degli assi x-y e' affidata ad una cremagliera a gioco ridotto, permettendo grande asportazione senza vibrazioni. Possiamo installare, secondo richiesta del cliente, cremagliera, ingranaggi e riduttori a denti dritti oppure elicoidali. La macchina e' corredata del nostro nuovo controller CriControl480 fino a 10 assi, schermo touch screen 12.1 pollici e di un cabinet per elettronica completamente in acciaio. La macchina puo' montare diversi accessori : - Sistema di acquisizione laser -Testa di taglio tangenziale -Quarto asse -Sistema di taglio adesivi -Telecamera per controllo remoto -Microscopio per misure -sistema cambio utensile automatico -tastatore di preset lunghezza utensile -Mandrini da 2.2HP fino a 7.5 HP -Testa di marcatura Laser Fibra -Testa di taglio Fibra 300W -Piani aspirati con divisione a settori
Mod.W-Prof per falegnameria
Il pantografo robusto, veloce, affidabile ed economico. Piano di lavoro con altezza variabile, in modo da poter effettuare lavorazioni su qualunque oggetto, anche ingombrante. I motori istallati permettono velocita' di posizionamento di 14000mm/min e coppie di lavoro molto alte. Adatto per prototipazione rapida grazie alla alta velocita' di posizionamento. L'elettronica serie HD garantisce un funzionamento continuo senza perdita di passi. Il software sviluppato per tale modello controlla le rampe di accelerazione e decelerazione degli assi con precisioni elevatissime. Area di lavoro personalizzabile fino a 3700x1800mm.
Mod.Blu8 Giotto macchina universale
Caratteristiche tecniche: Guide a ricircolo di sfere taglia 30mm su asse Y Guie a ricircolo di sfere taglia 20mm su asse X Guie a ricircolo di sfere taglia 20mm su asse Z Motori con encoder Ponte rinforzato Controllo numerico MicroCC con Cpu 600Mhz Trasmissione dati tramite USB High Speed a 480Mb/s Elettromandrino Air4 2200W con inverter Software di gestione Delta8 10 Assi versione industriale Controllo remoto Computer industriale touch screen Possibilità di equipaggiare la macchina con 2 Assi Z Manutenzione semplice Certificata CE Manuale operatore esaustivo ed in lingua italiana Macchina brevettata Prezzo contenuto
Accessori : Scanner di acquisizione 3D Doppia testa Elettromandrino 4.5KW Lama oscillante per tessuti Lama oscillante e cordonatore per cartone Lama oscillante per mouquette Cutter per vetro Piano aspirato Quarto e quinto asse Tastatore utensile per una rapia sostituzione dell’utensile Laser fibra 20-30W per marcatura metalli Inverter taglio plasma Volantino digitale touch screen Sensore planarità per piegatura del dibond(™)
Precompliance- I pantografi serie Blu8 Giotto sono accompagnati da una relazione sulle misure effettuate con strumentazione interna relative alla direttiva "Compatibilità elettromagnetica" (89/336EC) ed "Emissioni radiate" EN55011
Chitarra realizzata con macchina Blu8 Giotto da Utopia Custom, esposta al Mirafiori Motor Village,in occasione dell’ Art Design Village (Macchina Blu8 Giotto)
Lavoro realizzato da LegnoDesign di Di Renzone Luca (Arezzo) con pantografo Blu8 Giotto 3Assi
Modello realizzato dallo studio Falco&Boulanger-Torino Arch.Carrari Stefano Dott. Caiati Michele (Macchina Blu8 Giotto)
Foto di lavori eseguiti con Blu8 Giotto
Prezzo : a partire da 7.900 €
caratteristiche: Corsa asse X:1310mm Corsa asse Y: 2550mm Corsa asse Z:200mm Dimensioni : 2000x3200x1500mm Peso: 1200Kg Box elettronica con 3 drivers alta potenza Motori con encoder Pannello operatore Cri-Control480 Computer con Windows 8 Monitor Touch Screen 12.1 " Mandrino 2.2Hp 18.000 rpm con pinze ER20 Inverter per mandrino
Blu8 Jewel
Caratteristiche tecniche: Ingombro:1200mmx900mm Dimensioni piano di appoggio:900x720mm Area di lavoro:550x380mm Guide a ricircolo di sfere sui 3 assi con precarico Viti a ricircolo di sfere sui 3 assi Annullamento dei giochi assiali grazie ad accoppiamenti appositamente studiati Giunti Motore-Albero a gioco zero Buona velocità di posizionamento. Box Elettronica con risoluzione 3200step/giro Sensori di prossimità induttivi Motore alta frequenza 750W Inverter regolazione giri motore Software DeltaCncRT Peso:60Kg Piano in alluminio con cave per un rapido fissaggio del materiale in lavorazione Altezza ponte espressamente studiata per l'applicazione del quarto asse (tavola rotante/divisore) Possibilità di dotare la macchina di copertura in lexan per il recupero dei materiali preziosi. Cablaggio cavi con uscita anteriore o posteriore, a seconda delle esigenze della propria isola di lavoro Supporti livellanti con dado di serraggio. Su richiesta, possiamo costruire la macchina secondo dimensioni del cliente La nuova Blu8 Jewel viene costruita in 4 differenti modelli.
Jewel-ATC con cambio utensile automatico e rullo per trasporto coil argento
Filmato Jewel ATC
-Meccanica -Motori a passo -Box elettronica con 3 schede con gestione micropasso 3200 step/giro+ gruppo di alimentazione e fusibili di protezione su singolo asse -Controller : MicroCC
Mod.P3A Power Combinata Pantografo-Plasma-Laser Fibra
Caratteristiche tecniche e dotazione standard: La nuova release della P3A-Power monta guide a ricircolo di sfere, garantendo precisioni molto elevate. Il sistema di trasmissione del moto e' stato appositamente sviluppato per tale macchina, assicurando assenza di giochi nella trasmissione, silenziosità nei movimenti e velocità di posizionamento elevate. Il software in dotazione permette una gestione facilitata della macchina, sia nella selezione dell'utensile attivo(Fresa o Plasma) che nelle sue funzioni che assistono l'utente tramite sintesi vocale. Dimensioni standard: 2600 x 2200 mm Monitor: tft 15" touch-screen Teste: 2 (fresa + plasma) Struttura: lega di alluminio con guide lineari e pattini a ricircolo di sfere Corsa assi Z: 150 mm. Fresa in dotazione: Air4 3HP con inverter Delta Plasma in dotazione: Trifase 8 kw,con innesco in alta frequenza, tecnologia ad inverter per consumi ridotti del 50% Capacità del taglio plasma: fino a 15mm su acciaio (separazione) Consumo aria: 200 litri / min. Computer: completo Box elettronica: gestione motori serie Professional 4 assi Controller:MicroCC Box metallico di protezione Filtri antidisturbo Uscita analogica per controllo automatico altezza torcia (THC) Uscita segnalazione arco innescato per retroazione con software Canalizzazioni separate cavi motori/Torcia per ridurre notevolmente i rumori generati dall'alta frequenza della torcia Cablaggio interamente realizzato con cavi schermati. Connettori polarizzati ad innesto rapido Prezzo: su richiesta Su richiesta (optional) area di lavoro personalizzabile.
Plasma HD Grande qualità di taglio senza bava fino a 20mm Pareti perpendicolari su alti spessori Tramite gas di protezione, e' possibile lavorare direttamente il pezzo senza ulteriori trattamenti Condotto Liquido raffreddamento Condotto Gas Plasma:Aria/Azoto/Argon/H2 Condotto Gas Protezione: Aria/Azoto/Ossigeno Innesco arco:Alta frequenza Potenza 60%: 100A Potenza 100% 70A Raffreddamento:liquido Prezzo competitivo Prodotto applicabile sui nostri inverters PLI120Cnc + Centralina gestione gas Prezzo del sistema PHDC estremamente contenuto, investimento sostenibile anche per piccole aziende
Lavorazione di profili in alluminio
Modulo di saldatura Cnc, un optional prezioso per la vostra P3A-Power
Realizzazione Specchiera
Macchine per ortopedia
Interamente in acciaio Inox Progettata per camera sterile Macchina dotata di 4 Assi interpolati Tutti i materiali impiegati sono stati testati su vari sistemi di sterilizzazione
Mod.Bright
Meccanica e software adattati per la realizzazione di plantari ortopedici
Mod.Plantar-Cut
Meccanica e software adattati per la realizzazione di busti ortopedici Dotata di pedana con scanner 3D per acquisizione geometrie del paziente
Mod.Body-Cut
Mod.Infinity Alta precisione
Il modello Infinity rappresenta un ottimo investimento per chi necessita di lavorazioni precise, anche su materiali molto duri. Il basamento monolitico accoglie guide a ricircolo di sfere e i relativi supporti per viti con cuscinetti assiali. Gli assi sono ricavati da fusioni sapientemente lavorate per l’alloggiamento dei cursori a ricircolo di sfere. La rigida struttura permette lavorazioni precise su vari materiali, con esportazioni importanti anche su materiali quali alluminio, ottone, rame ecc. La vasca integrata permette lavorazioni che prevedono l’utilizzo di sistemi di raffreddamento utensile. Il piano di appoggio presenta cave per il fissaggio del pezzo in modo efficace e sicuro. I potenti motori di movimentazioni sono corredati di encoder, per una retroazione nel posizionamento. La silenziosità nei movimenti evidenza la grande accuratezza riposta durante la fase di costruzione. Il controllo numerico in dotazione (CriControl 480) utilizza la piu’ recente tecnologia, in grado di effettuare fresature ad alta velocità, fornendo alla macchina movimenti fluidi, silenziosi e precisi. Infine un curato design rende la macchina un vero gioiello tecnologico.
Caratteristiche: Corsa asse X:300mm Corsa asse Y: 400mm Corsa asse Z:150mm Dimensioni : 850x1000x800mm Peso: 200Kg (banco escluso) Trasmissione: guide e viti a ricircolo di sfere Max rpm:24.000 Motori alta potenza con encoder Precisione nei posizionamenti: 0.015mm Controllo numerico MicroCC con Cpu 600Mhz
Sistema di trasmissione
New
Macchina Dispenser Low Cost
Macchina Dispenser 3 e 4 assi Low Cost Saldatura selettiva PCB Deposizione fluidi Dispenser Viti Lavorazione da file oppure in autoapprendimento Completa di Controller Cnc MicroCC
Video Macchina Dispenser
Su richiesta possiamo equipaggiare la macchina con Testa taglio laser fibra Testa di marcatura fibra
Su richiesta possiamo eseguire l’upgrade con Testa taglio laser fibra Testa di marcatura fibra su macchine Blu8 Giotto acquistate precedentemente
Mod. Hyper per scenografie ed automotive
La serie HYPER nasce per realizzare modelli tridimensionali di grosse dimensioni e trova impiego principalmente nel campo della scenografia ed automotive (cruscotti auto) La corsa Z di 700mm ed il quarto asse rotante permettono lavorazioni di materiale da prototipazione di elevato spessore. La meccanica robusta è costituita da struttura in acciaio saldato su cui sono applicate guide a ricircolo di sfere che garantiscono movimenti fluidi. Le trasmissioni degli assi sono costituite da viti a ricircolo di sfere di diametro adeguato a garantire robustezza durante la lavorazione, permettendo grande asportazione senza vibrazioni. La macchina puo' montare diversi accessori : - Sistema di acquisizione laser -Telecamera per controllo remoto -Microscopio per misure -sistema cambio utensile automatico -tastatore di preset lunghezza utensile -Mandrini da 3 HP fino a 7.5 HP -Piani aspirati con divisione a settori Specifiche tecniche: Area di lavoro:2500x1300mm Corsa asse Z:700mm Guide a ricircolo di sfere su tutti gli assi Viti a ricircolo di sfere su tutti gli assi Motori brushless Mandrino 3HP 4° Asse rotante con riduttore Controllo numerico MicroCC a 600 Mhz Protezioni su guide e viti
Mod. STONE 2 per marmo
La serie STONE 2 nasce per la lavorazione del marmo. La meccanica robusta è costituita da struttura in acciaio saldato su cui sono applicate guide a ricircolo di sfere che garantiscono movimenti fluidi. Le trasmissioni degli assi sono costituite da viti a ricircolo di sfere di diametro adeguato a garantire robustezza durante la lavorazione, permettendo grande asportazione senza vibrazioni. Appositi sistemi a sfere facilitano il caricamento della lastra La macchina può lavorare a secco oppure con refrigerante. La vasca di raccolta del liquido e’ integrata nella struttura. Apposite paratie evitano fuoriuscita di liquido durante la lavorazione La macchina puo' montare diversi accessori : - Sistema di acquisizione laser -Telecamera per controllo remoto -Microscopio per misure -sistema cambio utensile automatico -tastatore di preset lunghezza utensile -Mandrini da 3 HP fino a 7.5 HP -Piani aspirati con divisione a settori Specifiche tecniche: Area di lavoro:2500x1300mm Corsa asse Z:300mm Guide a ricircolo di sfere su tutti gli assi Viti a ricircolo di sfere su tutti gli assi Motori brushless Mandrino: 3-7HP Controllo numerico MicroCC a 600 Mhz Protezioni su guide e viti
Tutti i nostri pantografi sono forniti con il controller industriale MicroCC 6-10 Assi, con trasmissione dati a 480Mb/s, il vero valore aggiunto che impreziosisce la vostra macchina utensile, caratterizzato da affidabilità, prestazioni e semplicità d’uso. Maggiori informazioni….. Appositi sistemi di test permettono di valutare lo stress subito dai componenti meccanici, dopo moltissime movimentazioni. Questa tecnica ci permette un continuo miglioramento dei sistemi implementati sulle nostre macchine, incrementando la durata dell’intero sistema. I test effettuati inviano costantemente dati verso un database, in base al quale vengono valutati gli affaticamenti degli ingranaggi, l’usura di sistemi a cinghia, il calore sviluppato dai motori. In base ai risultati, e’ possibile intraprendere soluzioni sempre piu’ efficienti. Inoltre vengono utilizzate tecniche di allineamento laser che permettono di ottenere risultati notevoli, specialmente nel risolvere problemi di planarita’ su macchine con area di lavoro molto ampia.
Mod. Plasma HD1
Macchina taglio plasma con area di lavoro 3000x1500mm, ideale per carpenteria metallica. Il generatore permette tagli su FE fino a 15mm e grazie ad una torcia professionale, si ottengono tagli di buona qualità, senza bave e con bordi ben delineati. Il caricamento del foglio in lamiera e’ facilitato dalle sfere situate su tutti bordi della macchina. L’innesco dell’arco e’ affidato ad un convertitore a fibra ottica che permette un disaccoppiamento fisico dei segnali, schermando tutti i rumori elettrici provenienti dal circuito di innesco, il quale, molto spesso, genera molti disturbi alla sofisticata elettronica di controllo. La macchina è equipaggiata con il nostro controllo numerico sviluppato interamente da Delta Macchine Cnc srl, il quale assicura movimenti fluidi e precisi grazie al sofisticato microprocessore a 600 Mhz. Tutte le trasmissioni sono protette da polvere, grazie a soffietti sapientemente applicati. Possibilità di montare asse rotante per la lavorazione di tubi. Maggiori dettagli Controllo Numerico…..
Nuova Blu8 Giotto 2020
Torcia TC100+
Elettrodo
Ugello
Diffusore
Supporto a snodo per THC
Sistema anticollisione e planarità
Qualità di taglio elevata grazie al controllo THC
Torcia TC100+
Elettrodo
Ugello
Diffusore
Supporto a snodo per THC
Sistema anticollisione e planarità
Qualità di taglio elevata grazie al controllo THC
Prezzo macchina completa:18.300€
Modulo taglio tangenziale
I nostri pantografi integrano i cicli per la nuova tecnica di filettatura intermpolata Filmato dimostrativo che evidenzia le differenze salienti tra filettatura tradizionale ed interpolata vedi filmato… Video taglio pelle Filmato del test a cui sottoponiamo le nostre macchine Video
Macchina Taglio a lama oscillante
Macchina taglio con lama oscillante, ideale per il taglio di: Cartone, pelle, stoffa, teloni per camion, teloni per tensostrutture, velerie. Banchi di taglio realizzati secondo specifiche, con lunghezza fino a 18 metri.
Veloce, Precisa, Low Cost
Nuova Blu8 Giotto 2020
Piu’ robusta, piu’ veloce, piu’ precisa Maggior potere di asportazione
Video…
Lavorazioni eseguita da Alessandro Marinelli https://www.poli3dlab.it
Modulo taglio tangenziale Brevettata
Modulo laser per taglio ed engrave applicabile sul modello Blu8 Giotto (optional)
Realizzato da Alessandro Marinelli (Poli3dLab) con Blu8 Giotto Custom
Taglio plasma sp.30mm
