Viti a Ricircolo di Sfere
Copyright Delta Macchine Cnc Srl

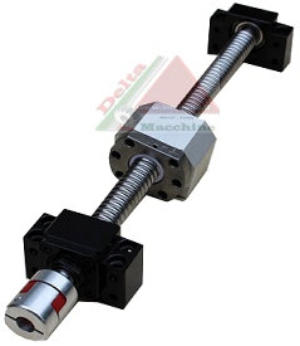

Le viti a ricircolo di sfere presentano enormi vantaggi rispetto alle tradizionali viti
trapezie dove le superfici a contatto(filetto e madrevite) provocano un attrito di tipo
radente. Nelle viti a ricircolazione di sfere,invece, lo spazio tra il filetto e madrevite
e' occupato da sfere, provocando cosi' un attrito di tipo volvente il cui coefficiente e'
di gran lunga piu' basso. I vantaggi derivati dall'uso di viti a ricircolo di sfere sono:
1/Elevata precisione nei posizionamenti.
2/durata maggiore grazie al trattamento di indurimento della vite.
3/rendimento maggiore a parità di potenza trasmessa.
4/maggiore velocità di esercizio.
5/minore surriscaldamento a parità di potenza trasmessa.
6/possibilità di annullare il gioco assiale grazie al precarico.
Nelle applicazioni dove e' richiesta alta precisione, e' possibile ridurre notevolmente il gioco utilizzando 2 chiocciole contrapposte, di cui
una fissa e l'altra mobile. Nella fase di aggiustaggio si regolera' la compressione della chiocciola mobile verso la chiocciola fissa in
modo da annullare il gioco radiale ed assiale. Un'altra tecnica in uso e' quella di utilizzare una singola chiocciola con precarico, il cui
valore e' stabilito nella fase di rettifica durante il processo di produzione. I metodi di costruzione di viti a ricircolo di sfere sono
essenzialmente due:
1/processo viti rullate
2/processo viti rettificate
I due processi sono molto differenti tra loro, come anche molto differente e' la precisione che garantiscono in fase di esercizio. Le viti
rullate assicurano una buona precisione, un costo accettabile, alte velocità di posizionamento. Le viti rettificate presentano costi piu'
elevati, ma garantiscono precisioni maggiori.
All'interno delle viti a ricircolo di sfere, il grado di precisione e' individuato da un valore denominato classe di precisione, che varia da 1
a 10, dove il valore piu' basso indica maggiore precisione.
I materiali utilizzati nella costruzione di viti e chiocciole sono:
1/Acciaio da bonifica
2/Acciaio da cementazione
A seguito di opportuno trattamento termico, si ottengono durezze di 60HRC.
Tutte le viti e chiocciole sono protette da spazzole fissate all'interno della chiocciola, assicurando una maggiore durata del sistema.
Un buon programma di manutenzione e lubrificazione attraverso gli appositi punti di lubrificazione situati nelle chiocciole, assicura
lunga durata del sistema.

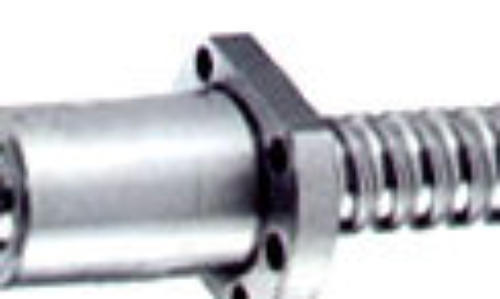

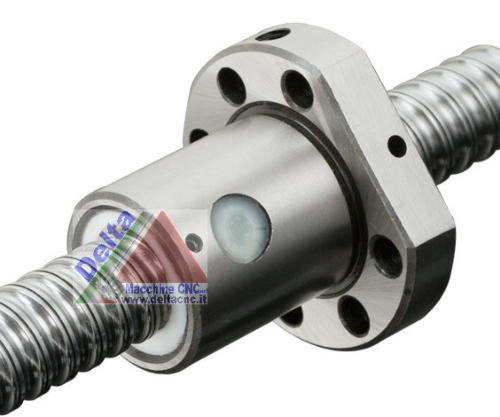

Le chiocciole sono fornibili in versione cilindrica o in versione flangiata.
Delta Macchine fornisce viti e chiocciole a ricircolo di sfere secondo le specifiche del committente, effettuando lavorazioni di
rinvenimento, tornitura, filettatura e fresatura(per chiavette) secondo disegno.
Inoltre possiamo fornire vite e chiocciola precaricata con gioco zero e bassissimo attrito, compromesso fondamentale per sistemi lineari
di alta qualità.
I clienti che hanno acquistato le nostre macchine possono
accedere alla fascia 3 (F3), anche per singolo pezzo
Art.
Prezzo
1-20Pz
Prezzo
21-50Pz
Prezzo(F3)
>50Pz
15,90
CH1605
19,90

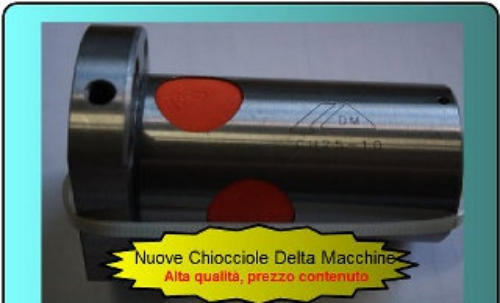

Chiocciole
18,70
CH1610
23,40
Chiocciola diam.16mm/Passo 10mm
22,00
CH2005
27,50
Chiocciola diam.16mm/Passo 5mm
26,00
CH2505
32.50
Chiocciola diam.16mm/Passo 5mm
28,00
CH2510
35,10
Chiocciola diam.16mm/Passo 5mm
**
CH3205
**
Chiocciola diam.16mm/Passo 5mm
**
CH3210
**
Chiocciola diam.16mm/Passo 5mm
11
90
14
.00
16
50
19
50
21
.20
30
.20
48
30
Art.
Prezzo
1-20m
Prezzo
21-40m
Prezzo
>40m
18,70
VT1605
23,40

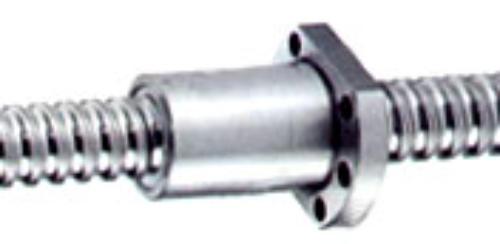

Viti RDS
Prezzo al metro
Vite Diam.16mm/Passo 5mm
18,70
VT1610
23,40
Vite Diam.16mm/Passo 10mm
14
00
14
.00
24,90
VT2505
31,20
Vite Diam.20mm/Passo 5mm
18
70
Lunghezza barra:3 metri Pezzi in Euo
Chiocciola diam.16mm/Passo 5mm
28,00
VT2510
35,10
Vite Diam.25mm/Passo 10mm
21
.20
**
VT3205
**
Vite Diam.32mm/Passo 5mm
**
VT3210
**
Vite Diam.32mm/Passo 10mm
48
30
55
.20

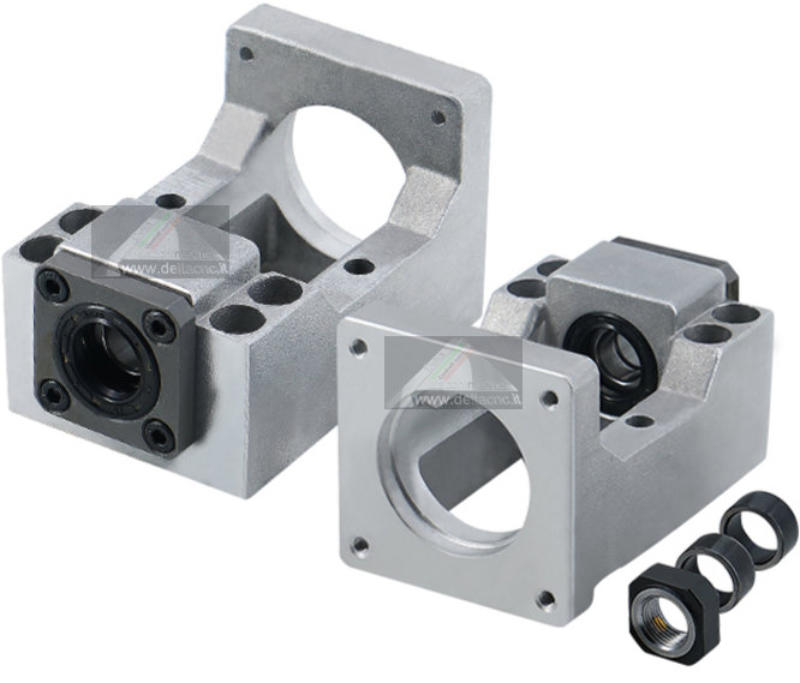

Supporti per Viti RDS
Supporti per chiocciole a ricircolo di sfere serie CH
Utilizzo semplice e veloce
Buon parallelismo tra piano di appoggio ed asse della chiocciola
Prezzo contenuto
Art.
Prezzo
1-30pz
Prezzo
31-50pz
Prezzo
>50pz
4,60
FL16
5,80
Supporti chiocciole
Supporto chiocciola D16mm
4,60
FL20
5,80
Supporto chiocciola D20mm
4
10
4
10
6,20
FL25
7,80
Supporto chiocciola D25mm
5
.50
**
FL32
**
Supporto chiocciola D32mm
8
.50

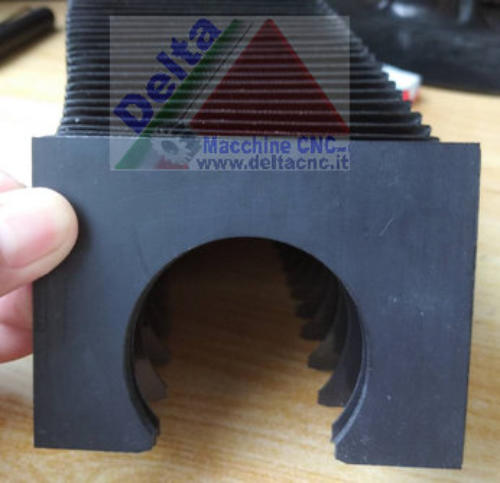

Soffietti di protezione per viti rds
Soffietti di protezione per viti serie VT
Rapporto di allungamento:10:1
Lunghezza max:3 metri
Per modelli 16-20-25mm
Prezzo:su richiesta
*Accessorio non vendibile separatamente dalle nostre viti RDS

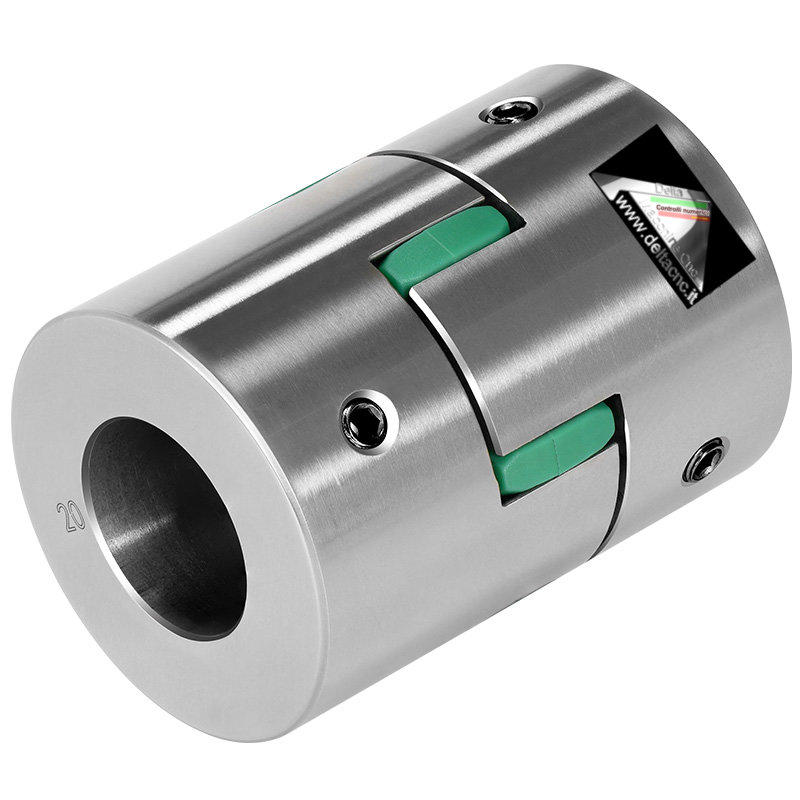

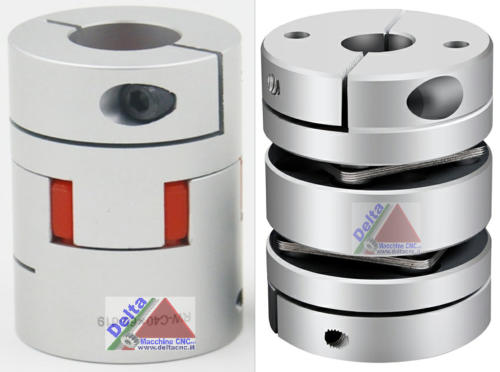

Giunti per alberi rotanti
Giunti per accoppiamento di alberi rotanti.
Diametri secondo specifiche
..a partire da 5€
*Accessorio non vendibile separatamente dalle nostre viti RDS

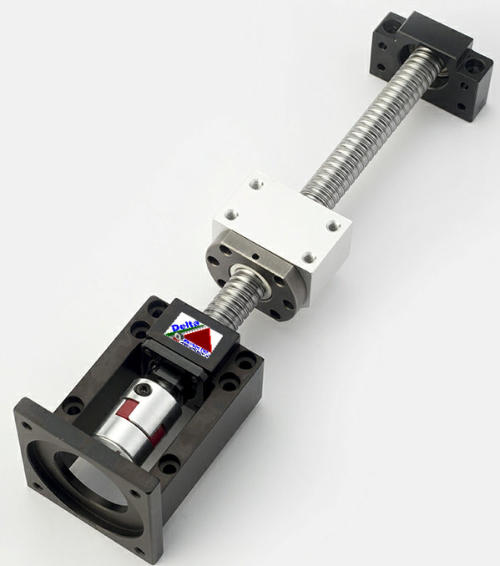

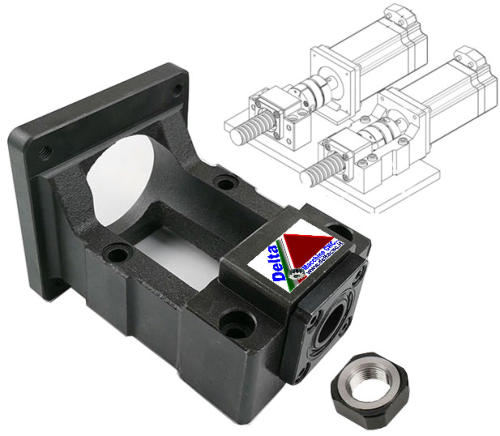

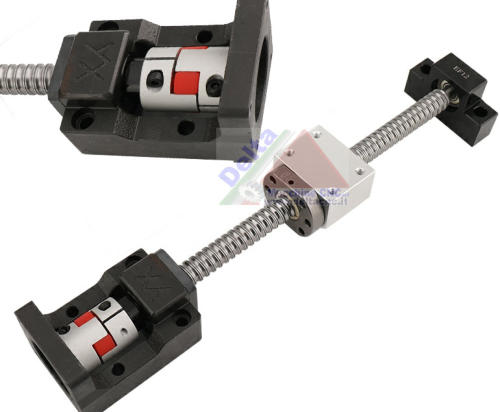

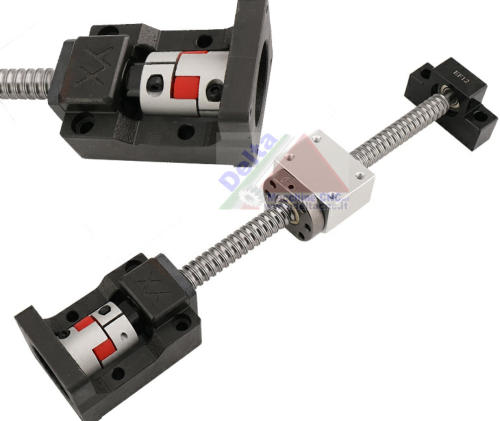

Sistemi di accoppiamento vite-motore
*Accessorio non vendibile separatamente dalle nostre viti RDS

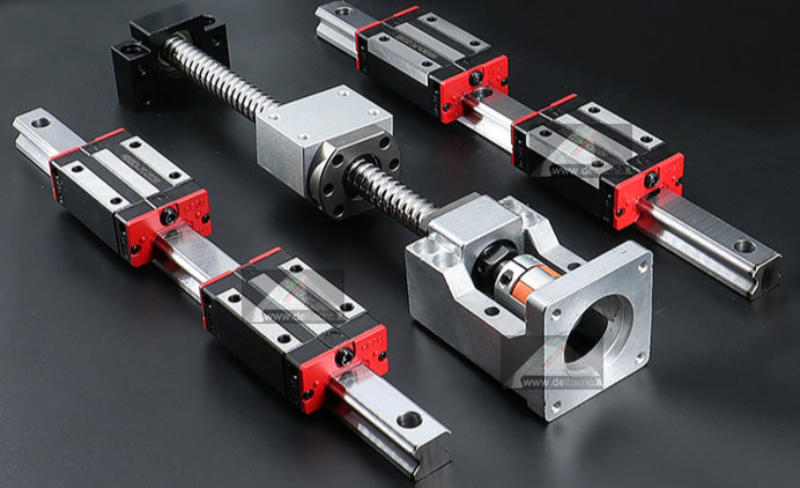

Sistemi lineari professionali
